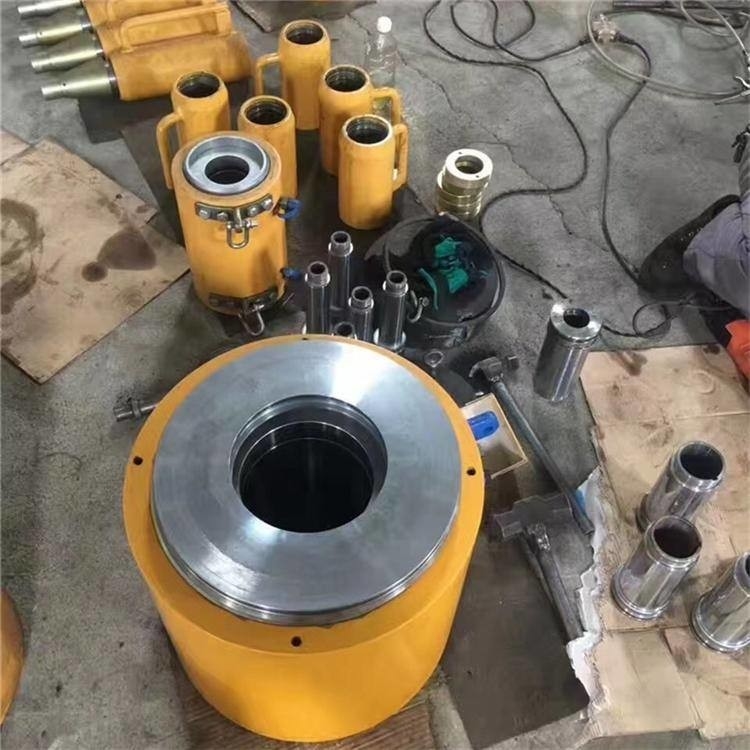

25 টন 500 টন প্রেস্ট্রেসিং কংক্রিট পোস্ট টেনশন জ্যাক স্ট্রেসিং হাইড্রোলিক হোলো জ্যাক
-
বিশেষভাবে তুলে ধরা
25 টন কংক্রিট পোস্ট টেনশন জ্যাক
,500 টন প্রেস্ট্রেসিং পোস্ট টেনশন জ্যাক
,স্ট্রেসিং হাইড্রোলিক হোলো জ্যাক
-
স্ট্রোক200 মিমি
-
জ্যাক ক্যাপাসিট650 KN থেকে 6000KN
-
রঙহলুদ
-
এইচএস কোড841221000
-
বিক্রয়োত্তর সেবাট্র্যাকিং নির্দেশিকা এবং পরিষেবা
-
ওয়ারেন্টিএক বছর
-
উৎপত্তিচীন শানসি
-
পরিবহন প্যাকেজকাঠের বাক্স
-
উৎপত্তি স্থলচীন
-
পরিচিতিমুলক নামZHONGTUO
-
সাক্ষ্যদানCE ISO
-
ন্যূনতম চাহিদার পরিমাণ1 পিসি
-
মূল্যnegotiated
-
প্যাকেজিং বিবরণকাঠের ক্ষেত্রে
-
ডেলিভারি সময়7-15 দিন
-
পরিশোধের শর্তL/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
25 টন 500 টন প্রেস্ট্রেসিং কংক্রিট পোস্ট টেনশন জ্যাক স্ট্রেসিং হাইড্রোলিক হোলো জ্যাক
| মডেল স্পেসিফিকেশন | নামমাত্র প্রসার্য বল (KN) | নামমাত্র তেলের চাপ (Mpa) | থ্রু-হোল ব্যাস (মিমি) | সীমা প্লেট অ্যাপারচার ইনস্টল করুন (মিমি) | মাউন্ট টুল (মিমি) | বাইরের ব্যাসের আকার (মিমি) ব্যাস * উচ্চতা |
| YDC650 | 650 | 48 | 72 | 99 | 95 | 200*385 |
| YDC1000 | 1000 | 50 | 78 | 111 | 111 | 230*385 |
| YDC1500 | 1500 | 52 | 94 | 150 | 150 | 270*390 |
| YDC2000 | 2000 | 53 | 118 | 177 | 177 | 320*400 |
| YDC2500 | 2500 | 52 | 128 | 210 | 185 | 345*400 |
| YDC3000 | 3000 | 52 | 135 | 190 | 185 | 370*400 |
| YDC3500 | 3500 | 51 | 160 | 232 | 232 | 420*400 |
| YDC4000 | 4000 | 52 | 165 | 252 | 252 | 450*410 |
| YDC5000 | 5000 | 52 | 196 | 260 | 265 | 500*410 |
| YDC6500 | 6500 | 53 | 220 | 295 | 235 | 580*420 |
| YDC10000 | 10000 | 50 | 270 | 440 | 415 | 740*570 |

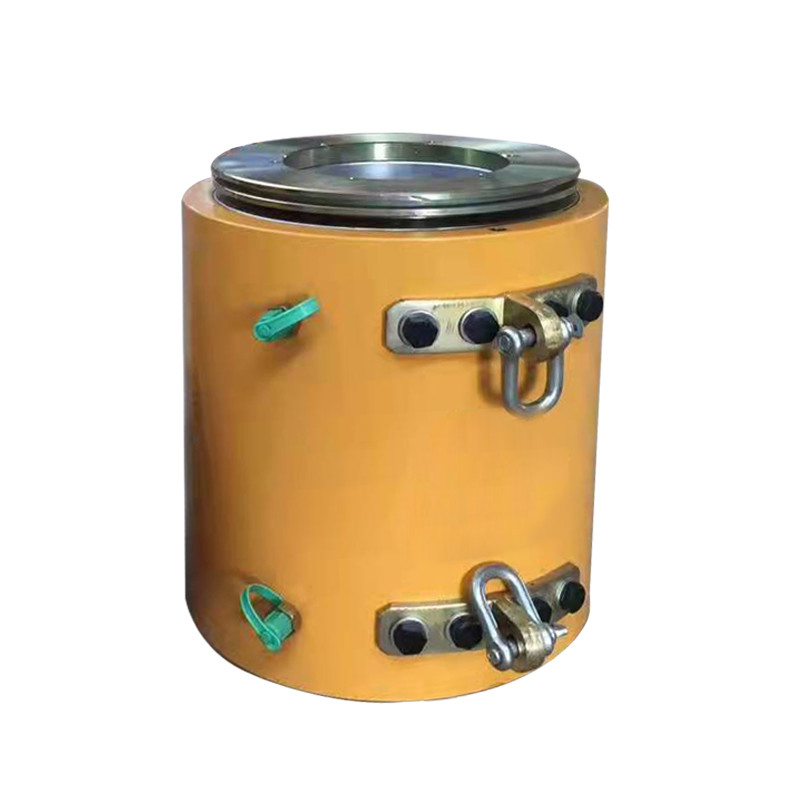

হাইড্রোলিক কোর হোলো জ্যাকের বৈশিষ্ট্যআমি
1. YDC প্রকার স্ট্রেসিং জ্যাক হল একটি সাধারণ-উদ্দেশ্য প্রেস্ট্রেসড থ্রু-হার্ট জ্যাক, যা বিভিন্ন স্টিল স্ট্র্যান্ড অ্যাঙ্কোরেজের টেনশন অপারেশনের জন্য ব্যবহৃত হয়।পোস্ট-টেনশনিং বড় বিল্ডিং, স্ট্রাকচার, প্রেস্ট্রেসড কংক্রিট ব্রিজ, রক অ্যাঙ্করিং, হাইড্রোলিক স্ট্রাকচার, ফাউন্ডেশন অ্যাঙ্করিং এবং অন্যান্য বড় প্রকল্পগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।
2. জ্যাকের প্রধান অংশগুলি উচ্চ-শক্তির ইস্পাত দিয়ে তৈরি, যার বৈশিষ্ট্যগুলি কমপ্যাক্ট কাঠামো, লাইটওয়েট, ছোট আয়তন, সংক্ষিপ্ত অক্ষীয় দৈর্ঘ্য এবং ইস্পাত স্ট্র্যান্ডের সংক্ষিপ্ত সংরক্ষিত টান দৈর্ঘ্য, যা ইস্পাত স্ট্র্যান্ড উপাদান সংরক্ষণ করতে পারে।এবং উত্তোলন নমনীয়, টেকসই, পরিচালনা করা সহজ এবং বজায় রাখা সহজ।
3. YDC টাইপ জ্যাক হল এক ধরনের ফিড-থ্রু জ্যাক, যা একটি বহুমুখী প্রেস্ট্রেসড টেনশনিং সরঞ্জাম।এটি পরিচালনা করা সহজ, প্রধানত একক-গর্ত টেনশনের জন্য ব্যবহৃত হয় এবং দীর্ঘ এবং ছোট প্রিলোডিংয়ের জন্যও ব্যবহার করা যেতে পারে।উত্তেজনা এবং সমস্যা সমাধান, এবং উচ্চ-শক্তি ইস্পাত তারের বান্ডিল এবং বিভিন্ন স্পেসিফিকেশনের strands জন্য উপযুক্ত।
পোস্ট-টেনশন জ্যাক এবং অ্যাঙ্করেজ ইনস্টলেশন
1. স্টিলের স্ট্র্যান্ডটি কাঠামোর সংরক্ষিত গ্যালারিতে থ্রেড করা হবে, এবং টেনশনিং প্রান্তে ইস্পাত স্ট্র্যান্ডের উন্মুক্ত দৈর্ঘ্য জ্যাকের কাজের দৈর্ঘ্যের চেয়ে 200-250 মিমি বেশি হওয়া প্রয়োজন৷কঠিন ছিদ্র এড়াতে স্টিলের স্ট্র্যান্ডটি অবশ্যই আলগা প্রান্ত বা "রুক্ষ প্রান্ত" ছাড়াই একটি পাতলা ডিস্ক গ্রাইন্ডার দিয়ে কাটতে হবে।
2. ওয়ার্কিং অ্যাঙ্কর প্লেটের স্টিলের তারের বান্ডিলের শেষটি ঢেকে রাখুন, এটিকে অ্যাঙ্কর বেস প্লেটে ঠেলে দিন এবং স্পিগটের সাথে সারিবদ্ধ করুন।
3. ওয়ার্কিং অ্যাঙ্কর ক্লিপগুলি ইনস্টল করা: ক্লিপগুলি ইনস্টল করার আগে, প্রতিটি জোড়া ক্লিপগুলিকে একত্রে আটকানোর জন্য স্টিলের রিংগুলি ব্যবহার করুন, তারপরে স্টিলের স্ট্র্যান্ড বরাবর অ্যাঙ্কর প্লেটের টেপার গর্তে ঠেলে দিন এবং তারপরে ধাক্কা দিন যতক্ষণ না তারা নড়াচড়া না করে৷
4. সীমা প্লেট ইনস্টলেশন: সীমা প্লেট কাজ নোঙ্গর প্লেট অনুযায়ী ডিজাইন করা হয় এবং নোঙ্গর প্লেট গর্ত সঙ্গে মিলে যায়.
5. জ্যাক ইনস্টলেশন: প্রথমে একটি তারের পিন দিয়ে স্টিলের স্ট্র্যান্ড বান্ডিলের শেষটি বাঁধুন, তারপর জ্যাকটি তুলে স্টিলের স্ট্র্যান্ডের উপর রাখুন এবং সীমার বাইরের দিকে জ্যাকের সামনের কভারের সমর্থন খোলা রাখুন প্লেটএই সময়ে, জ্যাক সমন্বিতভাবে সারিবদ্ধ করা যেতে পারে।
6. পিস্টনের শেষে সমর্থন ঠোঁটে টুল অ্যাঙ্কর ইনস্টল করুন।
জ্যাক এবং নোঙ্গর সরঞ্জাম ইনস্টলেশন
(1) স্টিলের স্ট্র্যান্ডটি কাঠামোর সংরক্ষিত করিডোরে থ্রেড করা হয়, এবং স্টিলের তারের বান্ডিলের উন্মুক্ত দৈর্ঘ্য টেনশন প্রান্তে জ্যাকের কাজের দৈর্ঘ্যের চেয়ে 200-250 মিমি বেশি হওয়া প্রয়োজন।স্টিলের স্ট্র্যান্ড একটি শীট পেষকদন্ত দিয়ে কাটা উচিত এবং আলগা হবে না, বা "চুল" হবে না, যাতে কঠিনভাবে ছিদ্র না হয়।
(2) ওয়ার্কিং অ্যাঙ্কর প্লেটের স্টিলের তারের বান্ডিলের শেষটি ঢেকে রাখুন এবং এটিকে অ্যাঙ্কর প্লেটে ঠেলে দিন এবং স্টপে এটি ঠিক করুন।
(3) ওয়ার্কিং অ্যাঙ্কর ক্লিপগুলি ইনস্টল করা: ক্লিপগুলি ইনস্টল করার আগে, প্রতিটি জোড়া ক্লিপগুলিকে একসাথে হুপ করার জন্য একটি স্টিলের রিং ব্যবহার করুন এবং তারপরে এটিকে স্টিলের স্ট্র্যান্ড বরাবর অ্যাঙ্কর প্লেটের শঙ্কু গর্তে ঠেলে দিন এবং এটিকে হাত দিয়ে ধাক্কা দিন যতক্ষণ না এটি না হয়। নড়াচড়া করে না
(4) সীমা প্লেট ইনস্টল করুন: সীমা প্লেটটি কার্যকরী অ্যাঙ্কর প্লেট অনুসারে ডিজাইন করা হয়েছে এবং অ্যাঙ্কর প্লেটের গর্তের সাথে মিলে যায়।
(5) জ্যাক ইনস্টলেশন: প্রথমে স্টিলের স্ট্র্যান্ড বান্ডিলটি একটি তারের পিন বাইন্ডিং দিয়ে শেষ হয়, জ্যাকটি ঝুলিয়ে স্টিলের বান্ডেলে সেট করা যেতে পারে এবং জ্যাকের সামনের শেষ কভার সমর্থনকারী মুখটি লিমিট প্লেটের বাইরে সেট করা হয়।এই সময়ে জ্যাক কেন্দ্রীভূতভাবে সারিবদ্ধ করা যেতে পারে।
(6) পিস্টনের শেষে সাপোর্টিং স্টপে টুল অ্যাঙ্কর ইনস্টল করুন।
(1) স্টিলের স্ট্র্যান্ডটি কাঠামোর সংরক্ষিত করিডোরে থ্রেড করা হয়, এবং স্টিলের তারের বান্ডিলের উন্মুক্ত দৈর্ঘ্য টেনশন প্রান্তে জ্যাকের কাজের দৈর্ঘ্যের চেয়ে 200-250 মিমি বেশি হওয়া প্রয়োজন।ইস্পাত স্ট্র্যান্ড একটি শীট পেষকদন্ত দিয়ে কাটা আবশ্যক আলগা হবে না, বা "চুল", যাতে কঠিনভাবে ছিদ্র না হয়.
(2) ওয়ার্কিং অ্যাঙ্কর প্লেটের স্টিলের তারের বান্ডিলের শেষটি ঢেকে রাখুন এবং এটিকে অ্যাঙ্কর প্লেটে ঠেলে দিন এবং স্টপে এটি ঠিক করুন।
(3) ওয়ার্কিং অ্যাঙ্কর ক্লিপগুলি ইনস্টল করা: ক্লিপগুলি ইনস্টল করার আগে, প্রতিটি জোড়া ক্লিপগুলিকে একসাথে হুপ করার জন্য একটি স্টিলের রিং ব্যবহার করুন এবং তারপরে এটিকে স্টিলের স্ট্র্যান্ড বরাবর অ্যাঙ্কর প্লেটের শঙ্কু গর্তে ঠেলে দিন এবং এটিকে হাত দিয়ে ধাক্কা দিন যতক্ষণ না এটি না হয়। নড়াচড়া করে না
(4) সীমা প্লেট ইনস্টল করুন: সীমা প্লেটটি কার্যকরী অ্যাঙ্কর প্লেট অনুসারে ডিজাইন করা হয়েছে এবং অ্যাঙ্কর প্লেটের গর্তের সাথে মিলে যায়।
(5) জ্যাক ইনস্টলেশন: প্রথমে স্টিলের স্ট্র্যান্ড বান্ডিলটি একটি তারের পিন বাইন্ডিং দিয়ে শেষ হয়, জ্যাকটি ঝুলিয়ে স্টিলের বান্ডেলে সেট করা যেতে পারে এবং জ্যাকের সামনের শেষ কভার সমর্থনকারী মুখটি লিমিট প্লেটের বাইরে সেট করা হয়।এই সময়ে জ্যাক কেন্দ্রীভূতভাবে সারিবদ্ধ করা যেতে পারে।
(6) পিস্টনের শেষে সাপোর্টিং স্টপে টুল অ্যাঙ্কর ইনস্টল করুন।
