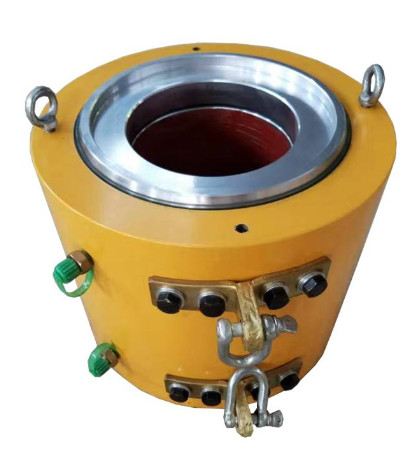

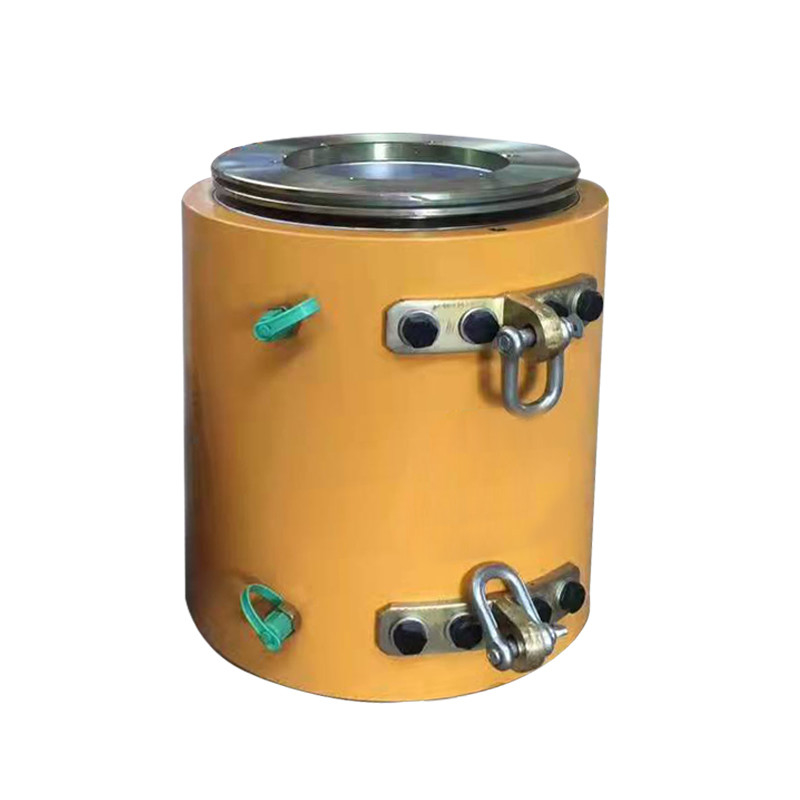

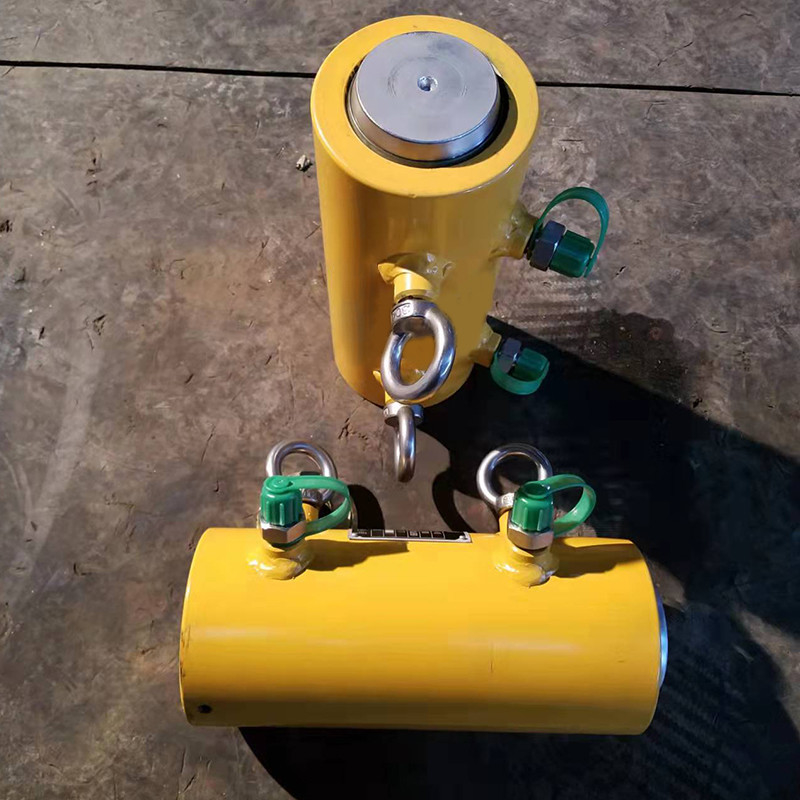

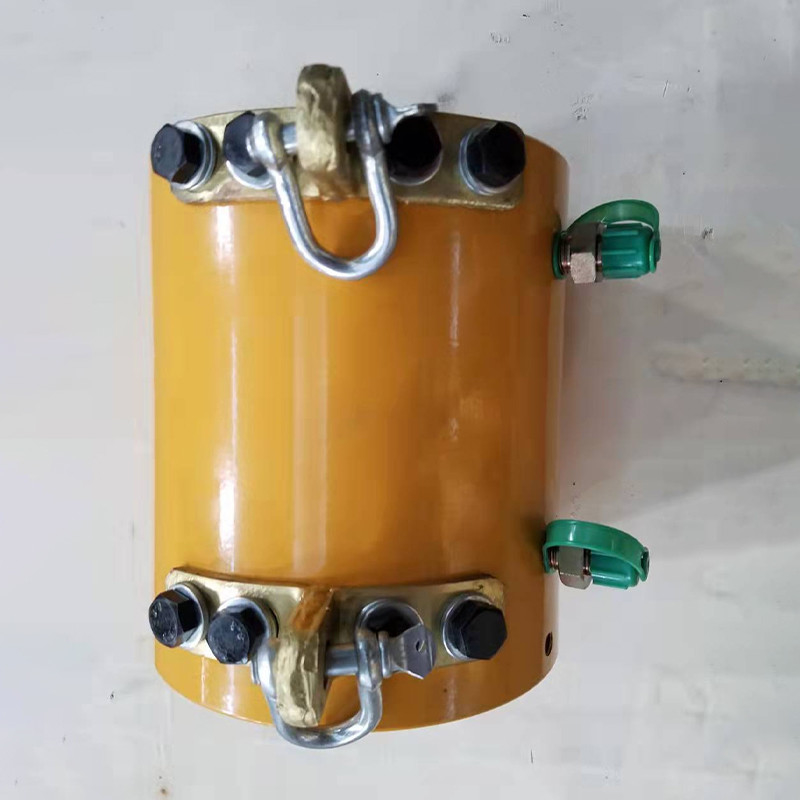

কাস্টম ব্রিজ নির্মাণ মেশিন Prestressed পোস্ট টান হাইড্রোলিক স্ট্রেসিং জ্যাক

হাইড্রোলিক কোর হোলো জ্যাকের বৈশিষ্ট্যআমি

1. YDC প্রকার স্ট্রেসিং জ্যাক হল একটি সাধারণ-উদ্দেশ্য প্রেস্ট্রেসড থ্রু-হার্ট জ্যাক, যা বিভিন্ন স্টিল স্ট্র্যান্ড অ্যাঙ্কোরেজের টেনশন অপারেশনের জন্য ব্যবহৃত হয়।পোস্ট-টেনশনিং বড় বিল্ডিং, স্ট্রাকচার, প্রেস্ট্রেসড কংক্রিট ব্রিজ, রক অ্যাঙ্করিং, হাইড্রোলিক স্ট্রাকচার, ফাউন্ডেশন অ্যাঙ্করিং এবং অন্যান্য বড় প্রকল্পগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।
2. জ্যাকের প্রধান অংশগুলি উচ্চ-শক্তির ইস্পাত দিয়ে তৈরি, যার বৈশিষ্ট্যগুলি কমপ্যাক্ট কাঠামো, লাইটওয়েট, ছোট আয়তন, সংক্ষিপ্ত অক্ষীয় দৈর্ঘ্য এবং ইস্পাত স্ট্র্যান্ডের সংক্ষিপ্ত সংরক্ষিত টান দৈর্ঘ্য, যা ইস্পাত স্ট্র্যান্ড উপাদান সংরক্ষণ করতে পারে।এবং উত্তোলন নমনীয়, টেকসই, পরিচালনা করা সহজ এবং বজায় রাখা সহজ।
3. YDC টাইপ জ্যাক হল এক ধরনের ফিড-থ্রু জ্যাক, যা একটি বহুমুখী প্রেস্ট্রেসড টেনশনিং সরঞ্জাম।এটি পরিচালনা করা সহজ, প্রধানত একক-গর্ত টেনশনের জন্য ব্যবহৃত হয় এবং দীর্ঘ এবং ছোট প্রিলোডিংয়ের জন্যও ব্যবহার করা যেতে পারে।উত্তেজনা এবং সমস্যা সমাধান, এবং উচ্চ-শক্তি ইস্পাত তারের বান্ডিল এবং বিভিন্ন স্পেসিফিকেশনের strands জন্য উপযুক্ত।

পোস্ট-টেনশন জ্যাক এবং অ্যাঙ্করেজ ইনস্টলেশন

1. স্টিলের স্ট্র্যান্ডটি কাঠামোর সংরক্ষিত গ্যালারিতে থ্রেড করা হবে, এবং টেনশনিং প্রান্তে ইস্পাত স্ট্র্যান্ডের উন্মুক্ত দৈর্ঘ্য জ্যাকের কাজের দৈর্ঘ্যের চেয়ে 200-250 মিমি বেশি হওয়া প্রয়োজন৷কঠিন ছিদ্র এড়াতে স্টিলের স্ট্র্যান্ডটি অবশ্যই আলগা প্রান্ত বা "রুক্ষ প্রান্ত" ছাড়াই একটি পাতলা ডিস্ক গ্রাইন্ডার দিয়ে কাটতে হবে।

2. ওয়ার্কিং অ্যাঙ্কর প্লেটের স্টিলের তারের বান্ডিলের শেষটি ঢেকে রাখুন, এটিকে অ্যাঙ্কর বেস প্লেটে ঠেলে দিন এবং স্পিগটের সাথে সারিবদ্ধ করুন।

3. ওয়ার্কিং অ্যাঙ্কর ক্লিপগুলি ইনস্টল করা: ক্লিপগুলি ইনস্টল করার আগে, প্রতিটি জোড়া ক্লিপগুলিকে একত্রে আটকানোর জন্য স্টিলের রিংগুলি ব্যবহার করুন, তারপরে স্টিলের স্ট্র্যান্ড বরাবর অ্যাঙ্কর প্লেটের টেপার গর্তে ঠেলে দিন এবং তারপরে ধাক্কা দিন যতক্ষণ না তারা নড়াচড়া না করে৷

4. সীমা প্লেট ইনস্টলেশন: সীমা প্লেট কাজ নোঙ্গর প্লেট অনুযায়ী ডিজাইন করা হয় এবং নোঙ্গর প্লেট গর্ত সঙ্গে মিলে যায়.

5. জ্যাক ইনস্টলেশন: প্রথমে একটি তারের পিন দিয়ে স্টিলের স্ট্র্যান্ড বান্ডিলের শেষটি বাঁধুন, তারপর জ্যাকটি তুলে স্টিলের স্ট্র্যান্ডের উপর রাখুন এবং সীমার বাইরের দিকে জ্যাকের সামনের কভারের সমর্থন খোলা রাখুন প্লেটএই সময়ে, জ্যাক সমন্বিতভাবে সারিবদ্ধ করা যেতে পারে।

6. পিস্টনের শেষে সমর্থন ঠোঁটে টুল অ্যাঙ্কর ইনস্টল করুন।

পোস্ট-টেনশন জ্যাক এবং অ্যাঙ্কোরেজের ব্যাকগ্রাউন্ড টেকনিক
প্রেস্ট্রেসিং ইঞ্জিনিয়ারিং হল টেনশন মডিউলের ইস্পাত বারগুলিতে প্রি-টেনশনিং স্ট্রেস প্রয়োগ করা যা প্রকৌশলের কাঠামোগত উপাদানগুলি বাহ্যিক লোডের শিকার হওয়ার আগে, যাতে উপাদানগুলির দৃঢ়তা উন্নত করা যায়, ফাটল দেখাতে বিলম্ব করা যায় এবং স্থায়িত্ব বাড়ানো যায়। উপাদানগুলিরসাধারণত, একটি থ্রু-টাইপ ড্রাই জ্যাক প্রেস্ট্রেসড টেন্ডন টেনশন নির্মাণের জন্য ব্যবহার করা হয়।চিত্র 1-এ দেখানো একটি থ্রু-টাইপ ড্রাই জ্যাক রয়েছে, যার মধ্যে একটি নলাকার তেল সিলিন্ডার 105 এবং একটি পিস্টন 103 রয়েছে যা তেল সিলিন্ডার 105-এ ইনস্টল করা আছে। পিস্টন 103 A থ্রু-সেন্টার স্লিভ 104 ঢোকানো হয়েছে, এবং মধ্য-সেন্টার হাতা 104 পিছনের সিলিং প্লেট 102 এর মাধ্যমে তেল সিলিন্ডার 105 এ ইনস্টল করা হয়েছে। তেল সিলিন্ডার 105 পিছনের সিলিং প্লেট 102 এর বাইরের প্রান্তে অবস্থিত এবং একটি পিছনের প্রান্তের কভার 101 প্রদান করা হয়েছে যা মধ্য-সেন্টার স্লিভ 104 দিয়ে ক্রিম করা হয়েছে। তেল সিলিন্ডার 105 এর সামনের প্রান্তটি সামনের সিলিং প্লেট 106 এর সাথে লাগানো হয়েছে। কারণ ফিড-থ্রু স্লিভটি পিছনের সিলিং প্লেট এবং পিছনের প্রান্তের কভার দ্বারা তেল সিলিন্ডারে ইনস্টল এবং ফিক্স করা হয়েছে, ফিড-থ্রু জ্যাকটি আকারে বড় এবং ওজনে ভারী।সর্বাধিক কার্যকরী তেলের চাপ প্রায় 50MPa, এবং কাজের লোড (টন) এবং শরীরের ওজন (কেজি) অনুপাত হল 1:0.7~1.5, অর্থাৎ, 100 টন কাজের লোড সহ ফিড-থ্রু ড্রাই জ্যাকের ওজন 70 কেজি ~ 150 কেজি;প্রেস্ট্রেসড টেন্ডন টেনশনিং নির্মাণ অপারেশনের সময় সরানো কঠিন, নির্মাণ দক্ষতা কম এবং অপারেটরের শ্রম তীব্রতা বেশি।
