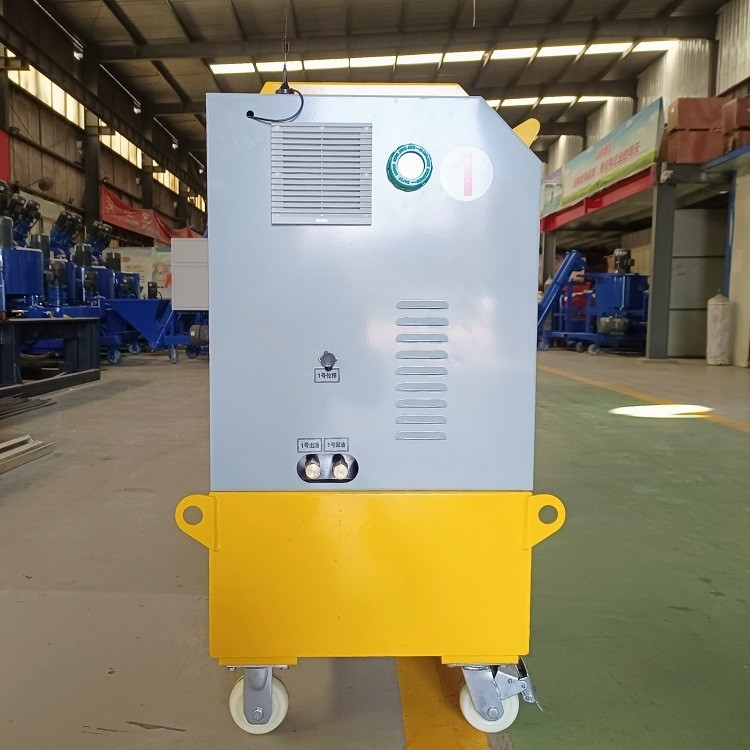

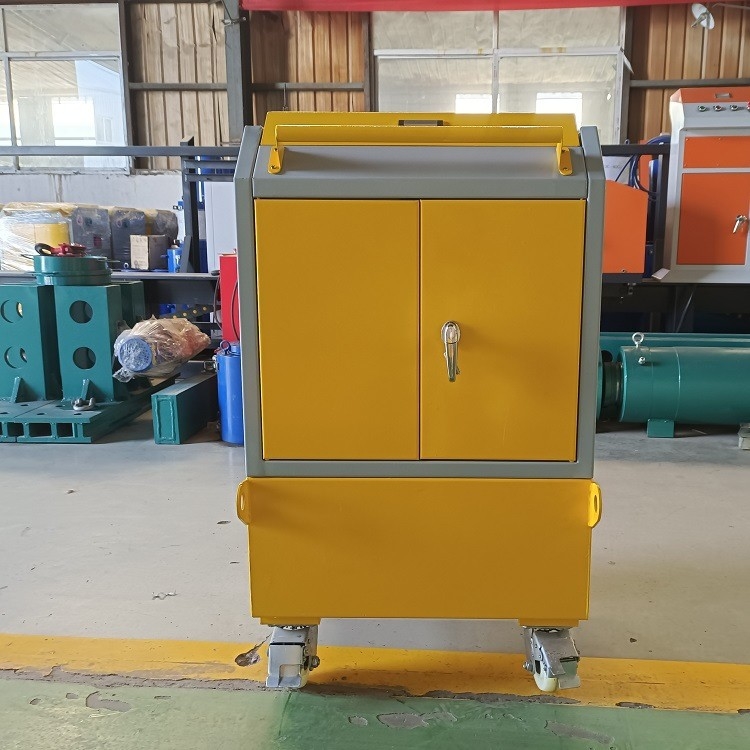

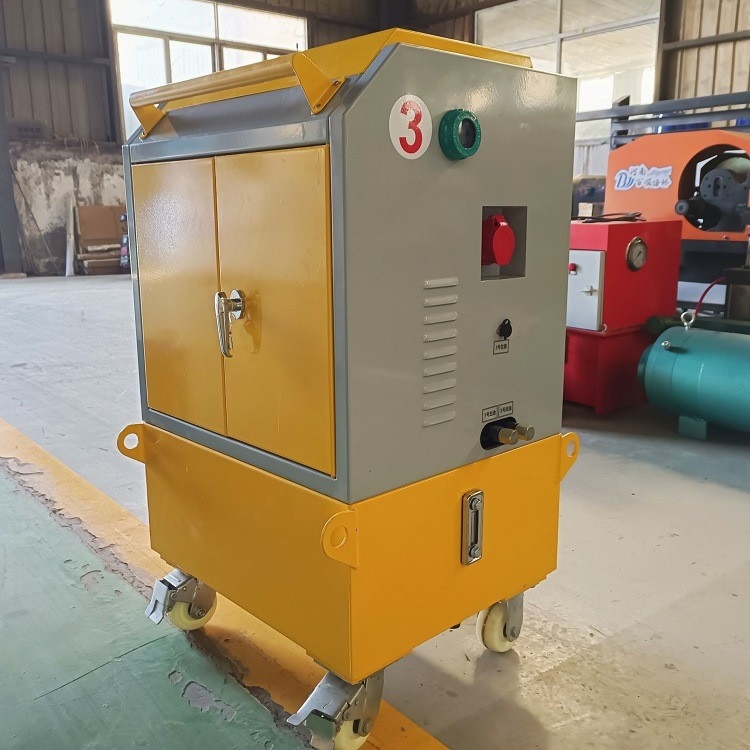

নির্মাণের জন্য Prestressed ইন্টেলিজেন্ট টেনশন সিস্টেম CNC জ্যাক

টেনসাইল কন্ট্রোল স্ক্রিনের অপারেশন
(1) টেনশন করার জন্য মরীচির ধরন এবং টাইপ নির্বাচন করুন।
(2) টেনশনিং টাস্ক লিস্ট লিখুন, বিম নম্বর, মরীচির ধরন এবং পেডেস্টাল নম্বর জারি করাগুলির সাথে সামঞ্জস্যপূর্ণ কিনা তা নির্ধারণ করুন, এবং তারপর স্টিল বিমগুলিকে প্রসারিত করতে হবে তা পরীক্ষা করুন এবং টেনশনিং নিয়ন্ত্রণ ইন্টারফেসে প্রবেশ করতে ওকে ক্লিক করুন৷
(3) প্রবেশ করার পরে, জ্যাক ইনস্টল করার পরে যদি টেনশনিং ডেটা সঠিক হয়, তবে প্রধান নিয়ন্ত্রণ ক্যাবিনেট প্রথমে পাম্প স্টেশনের মোটর চালু করতে [তেল পাম্প] বোতাম টিপে এবং ঘোরানো শুরু করে, তারপর টেনশনিং অপারেশন বোতামে ক্লিক করে। প্রধান স্ক্রিনে এবং নতুন খোলা ইন্টারফেসে বোতাম টিপুন [স্টার্ট] বোতামটি সহায়ক মেশিনটি শুরু হওয়ার জন্য অপেক্ষা করে, প্রধান মেশিনটি অনুপলব্ধ হওয়ার জন্য [স্টার্ট] বোতামে ক্লিক করে এবং তারপরে [তেল পাম্প] বোতাম টিপুন। অক্জিলিয়ারী কন্ট্রোল ক্যাবিনেট অক্জিলিয়ারী মেশিন পাম্প স্টেশন চালু করতে, এবং টেনশন শুরু করতে সবুজ [স্টার্ট] বোতাম টিপুন।

সিঙ্ক্রোনাস টেনশনিং সিস্টেমের প্রযুক্তিগত পরামিতি

বুদ্ধিমান প্রসারিত প্রক্রিয়া:
①প্রথম টেনশন কন্ট্রোল স্টেজে প্রবেশ করতে [স্টার্ট] বোতামে ক্লিক করুন, টেনশন টার্গেট মান হল 15% σcon, সিস্টেম স্বয়ংক্রিয়ভাবে টার্গেট মান পৌঁছানোর জন্য টেনশন মান নিয়ন্ত্রণ করে এবং লোড টাইমিং পর্যায়ে প্রবেশ করে এবং টেনশন নিয়ন্ত্রণ করতে স্বয়ংক্রিয়ভাবে চাপ যোগ করে লক্ষ্য মানের কাছাকাছি রাখতে 1% এর পরিসরের মধ্যে, লোড সম্পূর্ণ হওয়ার পরে সিস্টেম স্বয়ংক্রিয়ভাবে সিলিন্ডারের প্রকৃত টান এবং প্রসারিততা রেকর্ড করে এবং জ্যাক অপারেটর টুল ক্লিপের উন্মুক্ত পরিমাণ পরিমাপ করে এবং রেকর্ড করে।
② লোড টাইমিংয়ের প্রথম পর্যায়ের সমাপ্তির পরে, দ্বিতীয় উত্তেজনা নিয়ন্ত্রণ পর্যায়ে প্রবেশ করুন।টান বলের টার্গেট মান হল 30% σcon।সিস্টেম স্বয়ংক্রিয়ভাবে টার্গেট মান পৌঁছাতে টান মান নিয়ন্ত্রণ করে এবং টেকসই লোড টাইমিংয়ের পর্যায়ে প্রবেশ করে।লক্ষ্য মানের 1% এর মধ্যে, লোড সম্পূর্ণ হওয়ার পরে সিস্টেমটি স্বয়ংক্রিয়ভাবে সিলিন্ডারের প্রকৃত টান এবং প্রসারিততা রেকর্ড করে এবং জ্যাক অপারেটর টুল ক্লিপের উন্মুক্ত পরিমাণ পরিমাপ করে এবং এটি রেকর্ড করে।
③ লোড টাইমিংয়ের দ্বিতীয় পর্যায়ের সমাপ্তির পরে, তৃতীয় উত্তেজনা নিয়ন্ত্রণ পর্যায়ে প্রবেশ করুন।টান বলের লক্ষ্য মান হল 103% σcon।সিস্টেম স্বয়ংক্রিয়ভাবে টার্গেট মান পৌঁছাতে টান মান নিয়ন্ত্রণ করে এবং টেকসই লোড টাইমিংয়ের পর্যায়ে প্রবেশ করে।লক্ষ্য মানের 1% এর মধ্যে, লোড সম্পূর্ণ হওয়ার পরে সিস্টেমটি স্বয়ংক্রিয়ভাবে সিলিন্ডারের প্রকৃত টান এবং প্রসারিততা রেকর্ড করে এবং জ্যাক অপারেটর টুল ক্লিপের উন্মুক্ত পরিমাণ পরিমাপ করে এবং এটি রেকর্ড করে।5 মিনিটের জন্য লোড ধরে রাখার পরে, এটি অ্যাঙ্করিং নিয়ন্ত্রণ পর্যায়ে প্রবেশ করে এবং সিস্টেমটি স্বয়ংক্রিয়ভাবে আনলোডিং অ্যাঙ্করিং নিয়ন্ত্রণ করে।
④ অ্যাঙ্করিং সম্পন্ন হওয়ার পরে, সিস্টেমটি স্বয়ংক্রিয়ভাবে জ্যাকটিকে ব্যাক আপ করার জন্য নিয়ন্ত্রণ করে, টুল অ্যাঙ্কর এবং জ্যাকটি সরিয়ে দেয় এবং জ্যাক অপারেটর পরিমাপ করে এবং কর্মরত অ্যাঙ্কর ক্লিপের উন্মুক্ত পরিমাণ রেকর্ড করে এবং স্টিলের পরবর্তী সেটের জন্য প্রস্তুত করে। মরীচি টান।

উত্তেজনা ফলাফল তথ্য অনুসন্ধান এবং রপ্তানি
(1) টেনশন স্টেটমেন্টের অপারেশন ইন্টারফেসে প্রবেশ করতে হোস্ট "এক্সটেনশন রিপোর্ট" এ ক্লিক করুন
(2) ডেটা এক্সপোর্টের জন্য, সরাসরি "ইউ ডিস্ক রিড অ্যান্ড রাইট" এ ক্লিক করুন, পপ-আপ ডায়ালগ ইন্টারফেসে স্ট্রেচিং টাইম সিলেক্ট করুন এবং তারপরে সংশ্লিষ্ট স্ট্রেচিং ডেটা রিপোর্ট এক্সপোর্ট করতে [এক্সপোর্ট ডেটা] বোতামে ক্লিক করুন, এক্সপোর্ট করা ফাইল D-এ: UDisk-এর ভিতরে।
(3) প্রসারিত ফলাফল রিপোর্টিং
টেনশন ফোর্স এবং প্রলম্বন মানের পরিবর্তন বক্ররেখা টেনশন প্রক্রিয়া চলাকালীন স্বয়ংক্রিয়ভাবে আপলোড হয় এবং উত্তেজনা সম্পন্ন হওয়ার পরে টেনশন ফলাফল স্বয়ংক্রিয়ভাবে আপলোড হয়।বীম ফিল্ড ম্যানেজমেন্ট কম্পিউটার একই সাথে রেফারেন্স এবং পর্যালোচনার জন্য নেটওয়ার্কের মাধ্যমে উচ্চতর তথ্য পর্যবেক্ষণ কেন্দ্রে টেনশনিং প্রসেস কার্ভ এবং টেনশনিং ফলাফল রিপোর্ট করে।
