15.7 মিমি পিসি স্ট্র্যান্ডের জন্য মাল্টি স্ট্র্যান্ড অ্যাঙ্কর হেড ওয়েজ প্লেট অ্যাঙ্কর অ্যাকসেসরিজ
-
বিশেষভাবে তুলে ধরা
মাল্টি স্ট্র্যান্ড অ্যাঙ্কর হেডস
,ওয়েজ প্লেট অ্যাঙ্কর অ্যাকসেসরিজ
,15.7 মিমি পিসি স্ট্র্যান্ড অ্যাঙ্কর হেড
-
অটোমেশনআধা-স্বয়ংক্রিয়
-
পিসি স্ট্র্যান্ড1-15টি গর্ত
-
পরিবহন প্যাকেজকাঠের বাক্স
-
কীলক ফর্ম2 চিপ বা 3 চিপস
-
সাক্ষ্যদানCE; ISO
-
বিক্রয়োত্তর সেবাট্র্যাকিং নির্দেশিকা এবং পরিষেবা
-
ওয়ারেন্টিএক বছর
-
অবস্থানতুন
-
উৎপত্তি স্থলচীন
-
পরিচিতিমুলক নামZHONGTUO
-
সাক্ষ্যদানCE; ISO
-
ন্যূনতম চাহিদার পরিমাণ1
-
ডেলিভারি সময়7-15 দিন
-
পরিশোধের শর্তL/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
15.7 মিমি পিসি স্ট্র্যান্ডের জন্য মাল্টি স্ট্র্যান্ড অ্যাঙ্কর হেড ওয়েজ প্লেট অ্যাঙ্কর অ্যাকসেসরিজ

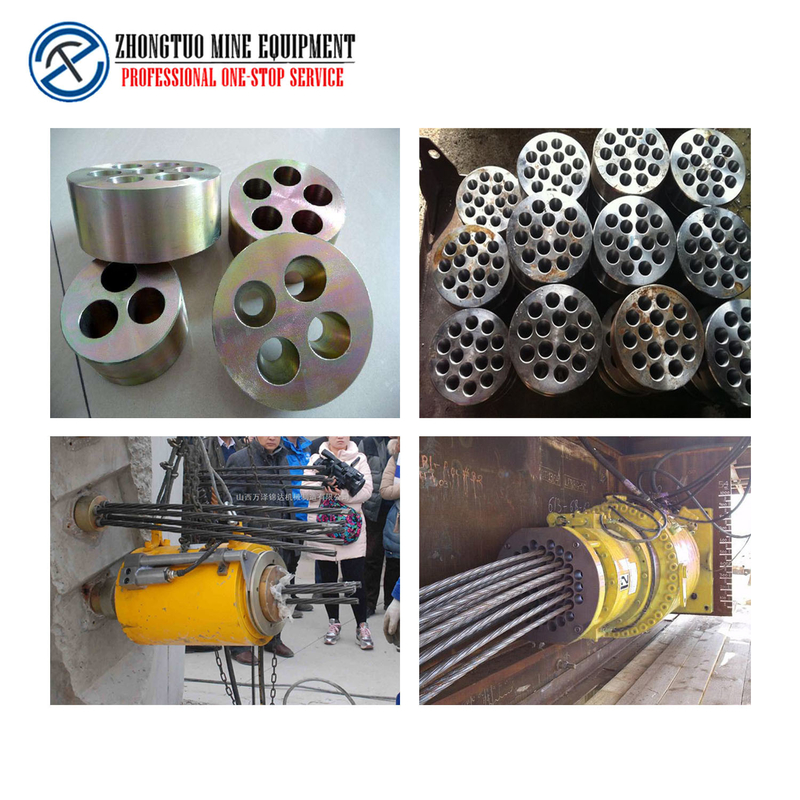

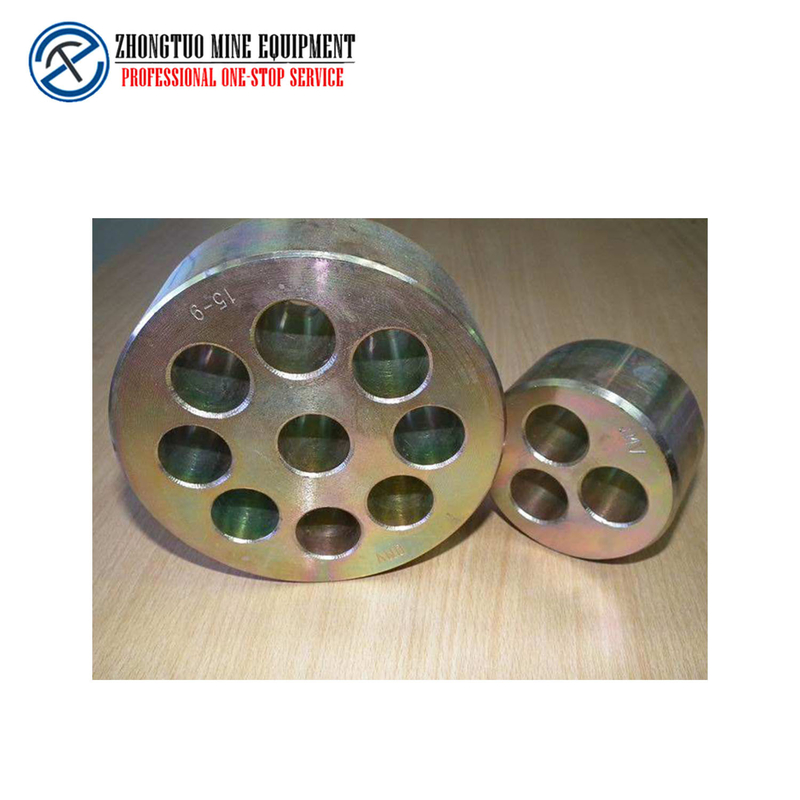

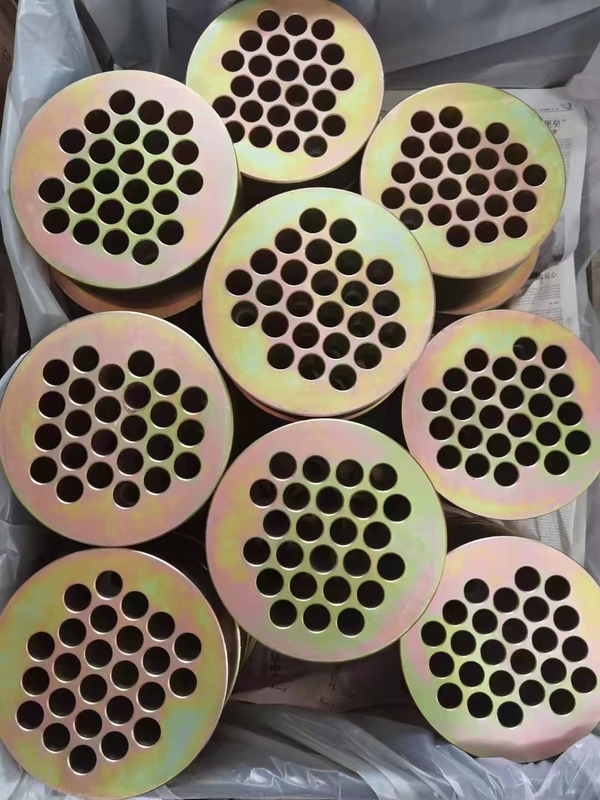

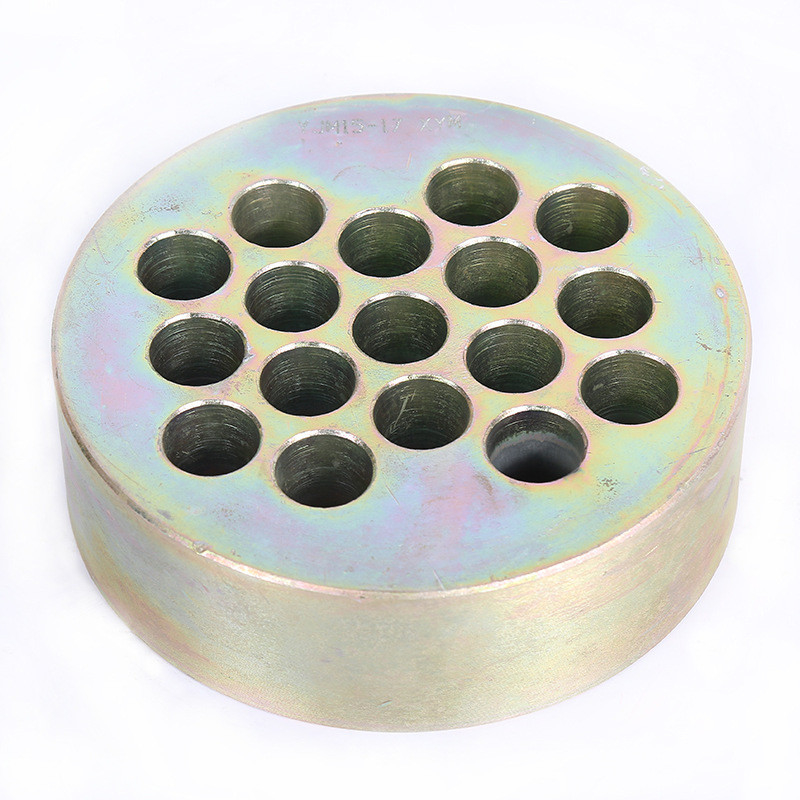

15.7 মিমি পিসি স্ট্র্যান্ডের জন্য মাল্টি স্ট্র্যান্ড অ্যাঙ্কর হেডস (ওয়েজ প্লেট)
ব্রিজ টেনশনিং ইকুইপমেন্ট প্রেস্ট্রেসড অ্যাঙ্করের প্রযুক্তিগত পরামিতি
1)।প্রকার: একক-গর্ত, মাল্টি-হোল;বৃত্তাকার, সমতল।

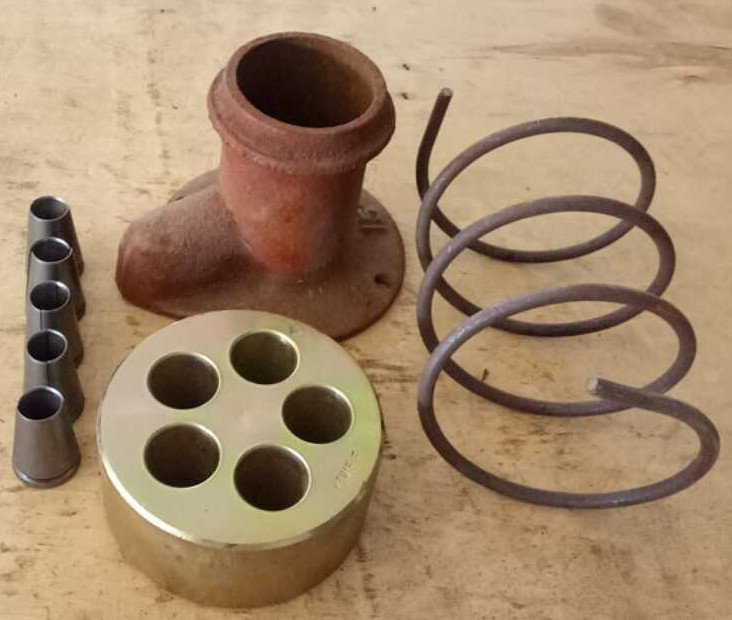

2)।অংশ: অ্যাঙ্কর রিং/প্লেট, ওয়েজ, বেস প্লেট ইত্যাদি।
3)।একটি উচ্চ অ্যাঙ্কর দক্ষতা এবং খুব ভাল কর্মক্ষমতা আছে.
4)।আমরা আপনার প্রয়োজন এবং অঙ্কন অনুযায়ী অ্যাঙ্করেজ এবং prestressed সরঞ্জাম সব ধরণের উত্পাদন করতে পারেন.
ব্রিজ টেনশনিং ইকুইপমেন্ট প্রেস্ট্রেসড অ্যাঙ্কর স্পেসিফিকেশন
| YJM13 অ্যাঙ্কোরেজের প্রযুক্তিগত তথ্য | ||||||||||
| স্পেসিফিকেশন | অ্যাঙ্কর হেড | বহনকারী থালা | নালী | সর্পিল শক্তিবৃদ্ধি | জোর জ্যাক | |||||
| ΦA | খ | বর্গক্ষেত্র | গোলাকার | ΦE(আইডি) | ΦF | এইচ | ΦG | এন | ||
| সি*ডি | ΦC*D | |||||||||
| YJM13-1 | 38 | 40 | 80×10 | - | 35 | 80 | 30 | 6 | 3 | QYC270 |
| YJM13-2 | 76 | 42 | 115×80 | 120×80 | 45 | 120 | 40 | 8 | 3 | YDC1100 |
| YJM13-3 | 83 | 42 | 120×80 | 130×80 | 50 | 120 | 40 | 10 | 3 | YDC1100 |
| YJM13-4 | 87 | 42 | 130×87 | 135×85 | 50 | 135 | 50 | 10 | 3 | YDC1100 |
| YJM13-5 | 97 | 42 | 140×92 | 140×100 | 55 | 140 | 50 | 10 | 4 | YDC1100 |
| YJM13-6 | 107 | 45 | 150×97 | 150×125 | 60 | 160 | 50 | 12 | 4 | YDC1100 |
| YJM13-7 | 107 | 45 | 150×97 | 150×125 | 60 | 160 | 50 | 12 | 4 | YDC1100 |
| YJM13-8 | 117 | 45 | 165×115 | 165×135 | 60 | 170 | 50 | 12 | 4 | YDC1500 |
| YJM13-9 | 127 | 48 | 175×125 | 175×140 | 70 | 180 | 50 | 12 | 4 | YDC1500 |
| YJM13-10 | 136 | 48 | 180×130 | 180×150 | 80 | 200 | 50 | 14 | 4 | YDC2500 |
| YJM13-11 | 138 | 50 | 180×130 | 180×150 | 80 | 200 | 50 | 14 | 4 | YDC2500 |
| YJM13-12 | 143 | 50 | 190×140 | 190×150 | 80 | 210 | 50 | 14 | 5 | YDC2500 |
| YJM13-13 | 147 | 53 | 190×140 | 190×150 | 80 | 210 | 50 | 14 | 5 | YDC2500 |
| YJM13-14 | 153 | 53 | 195×150 | 200×160 | 80 | 220 | 50 | 14 | 5 | YDC2500 |
| YJM13-15 | 157 | 55 | 195×150 | 200×160 | 90 | 220 | 50 | 14 | 5 | YDC2500 |
| YJM13-16 | 167 | 55 | 210×160 | 210×185 | 90 | 240 | 60 | 16 | 6 | YDC2500 |
| YJM13-17 | 172 | 58 | 220×175 | 235×185 | 90 | 240 | 60 | 16 | 6 | YDC3500 |
| YJM13-18 | 176 | 58 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 6 | YDC3500 |
| YJM13-19 | 176 | 58 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 6 | YDC3500 |
| YJM13-20 | 196 | 60 | 270×185 | 260×200 | 90 | 270 | 60 | 16 | 6 | YDC3500 |
| YJM13-21 | 196 | 63 | 270×185 | 260×200 | 90 | 270 | 60 | 16 | 6 | YDC3500 |
| YJM13-22 | 196 | 65 | 270×185 | 260×200 | 90 | 270 | 60 | 18 | 6 | YDC3500 |
| YJM13-23 | 206 | 65 | 295×245 | 275×260 | 100 | 280 | 60 | 18 | 6 | YDC4000 |
| YJM13-24 | 206 | 68 | 295×245 | 275×260 | 100 | 280 | 60 | 18 | 6 | YDC4000 |
| YJM13-25 | 216 | 68 | 300×260 | 275×290 | 100 | 290 | 60 | 18 | 6 | YDC4000 |
| YJM15 অ্যাঙ্কোরেজের প্রযুক্তিগত তথ্য | ||||||||||
| স্পেসিফিকেশন | অ্যাঙ্কর হেড | বহনকারী থালা | নালী | সর্পিল শক্তিবৃদ্ধি | জোর জ্যাক | |||||
| ΦA | খ | বর্গক্ষেত্র | গোলাকার | ΦE (আইডি) |
ΦF | এইচ | ΦG | এন | ||
| C×D | ΦC×D | |||||||||
| YJM15-1 | 43 | 46 | 80×12 | 80×20 | 35 | 80 | 30 | 8 | 4 | QYC270 |
| YJM15-2 | 83 | 48 | 130×85 | 135×80 | 50 | 120 | 40 | 10 | 4 | YDC6500 |
| YJM15-3 | 87 | 48 | 130×87 | 135×85 | 50 | 120 | 40 | 10 | 4 | YDC650 |
| YJM15-4 | 97 | 48 | 140×92 | 140×100 | 50 | 140 | 50 | 10 | 4 | YDC1100 |
| YJM15-5 | 107 | 48 | 150×97 | 150×120 | 55 | 150 | 50 | 10 | 4 | YDC1100 |
| YJM15-6 | 122 | 50 | 165×115 | 165×135 | 70 | 170 | 50 | 12 | 4 | YDC1500 |
| YJM15-7 | 122 | 50 | 175×125 | 175×135 | 70 | 170 | 50 | 12 | 4 | YDC1500 |
| YJM15-8 | 137 | 53 | 180×130 | 180×150 | 80 | 190 | 50 | 12 | 4 | YDC2500 |
| YJM15-9 | 147 | 53 | 190×140 | 190×150 | 80 | 200 | 50 | 12 | 4 | YDC2500 |
| YJM15-10 | 157 | 53 | 195×150 | 210×160 | 90 | 210 | 60 | 14 | 4 | YDC2500 |
| YJM15-11 | 157 | 55 | 210×160 | 210×160 | 90 | 210 | 60 | 14 | 4 | YDC2500 |
| YJM15-12 | 167 | 55 | 210×160 | 210×185 | 90 | 230 | 60 | 14 | 4 | YDC2500 |
| YJM15-13 | 177 | 55 | 220×175 | 210×185 | 90 | 230 | 60 | 14 | 4 | YDC3500 |
| YJM15-14 | 177 | 58 | 225×175 | 235×185 | 90 | 240 | 60 | 14 | 4 | YDC3500 |
| YJM15-15 | 187 | 60 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 5 | YDC3500 |
| YJM15-16 | 187 | 60 | 240×175 | 235×185 | 90 | 260 | 60 | 16 | 5 | YDC3500 |
| YJM15-17 | 197 | 63 | 250×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
| YJM15-18 | 197 | 63 | 270×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
| YJM15-19 | 197 | 63 | 270×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
| YJM15-20 | 217 | 68 | 295×245 | 285×260 | 120 | 290 | 60 | 16 | 5 | YDC5000 |
| YJM15-21 | 217 | 70 | 295×245 | 285×260 | 120 | 290 | 60 | 16 | 5 | YDC5000 |
| YJM15-22 | 217 | 70 | 295×245 | 285×260 | 120 | 290 | 60 | 18 | 5 | YDC5000 |
| YJM15-23 | 237 | 73 | 310×260 | 320×260 | 120 | 320 | 60 | 18 | 5 | YDC5000 |
| YJM15-24 | 237 | 75 | 310×260 | 320×260 | 120 | 320 | 60 | 18 | 5 | YDC5000 |
| YJM15-25 | 237 | 78 | 310×300 | 320×300 | 120 | 330 | 70 | 18 | 5 | YDC6500 |
ব্রিজ টেনশনিং ইকুইপমেন্ট প্রেস্ট্রেসড অ্যাঙ্কর পরিচিতি
YM15 সিরিজের অ্যাপ্লিকেশন
হাইওয়ে ব্রিজ, রেলওয়ে ব্রিজ, সিটি ওভারপাস, আরবান লাইট রেল, হাই-রাইজ বিল্ডিং, জল সংরক্ষণ এবং জলবিদ্যুৎ বাঁধ, বন্দর নোঙ্গর পিয়ার:, ফাউন্ডেশন শক্তিশালীকরণ এবং রক ভর ঢাল সুরক্ষা টানেলের ভল্ট টপ, প্রেস্ট্রেসড, পাতাল রেল, "বড় সরকারি ভবন প্রকল্প, প্রশস্ত গুদাম ঘর, টাওয়ার বিল্ডিং, ভারী উত্তোলন, সাইনোভিয়াল বিরতিমূলক প্রপালশন, টানেল, বড় কন্টেইনার এবং জাহাজ, স্লিপার, ব্রিজ বিয়ারিং প্রতিস্থাপন: ব্রিজ এবং বিল্ডিং রিইনফোর্সমেন্ট, রিইনফোর্সমেন্ট ইঞ্জিনিয়ারিং, অ্যান্টিম্যাগনেটিক এবং অ্যান্টি-কোরোশন ইঞ্জিনিয়ারিং (ফাইবার অ্যাঙ্কর), কার্বন ফাইবার শক্তিবৃদ্ধি, মরীচি নির্মাণ, বহিরাগত প্রেস্ট্রেসিং ইঞ্জিনিয়ারিং, স্টে ক্যাবল, সাসপেনশন ক্যাবল ইত্যাদি।
পোস্ট-টেনশনযুক্ত প্রেস্ট্রেসড অ্যাঙ্করের অ্যাপ্লিকেশন ক্ষেত্র
হাইওয়ে ব্রিজ, রেলওয়ে ব্রিজ, আরবান ইন্টারচেঞ্জ, আরবান লাইট রেল, হাই-রাইজ বিল্ডিং, ওয়াটার কনজারভেন্সি এবং হাইড্রোপাওয়ার ড্যাম, পোর্ট টার্মিনাল, রক ভর স্লোপ প্রোটেকশন অ্যাঙ্করিং, ফাউন্ডেশন রিইনফোর্সমেন্ট, টানেল মাইন রুফ অ্যাঙ্কর রুফ, প্রেস্ট্রেসড গ্রিড, পাতাল রেল, বড় ভবন হল, ওয়্যারহাউস ওয়ার্কশপ, টাওয়ার বিল্ডিং, ভারী উত্তোলন, স্লাইডিং ফিল্ম ইন্টারমিটেন্ট প্রপালশন, ব্রিজ এবং টানেল জ্যাকিং, বড় কন্টেইনার এবং জাহাজ, স্লিপার, ব্রিজ সাপোর্ট প্রতিস্থাপন, ব্রিজ এবং বিল্ডিং রিইনফোর্সমেন্ট, স্টিল রিইনফোর্সমেন্ট ওয়ার্কস, অ্যান্টি ম্যাগনেটিক এবং অ্যান্টি-জারা কাজ (ফাইবার অ্যাঙ্কর) ), কার্বন ফাইবার রিইনফোর্সমেন্ট, প্রি-টেনশনড বিম ফিল্ড কনস্ট্রাকশন, এক্সটার্নাল প্রেস্ট্রেসিং ইঞ্জিনিয়ারিং, স্টে ক্যাবল, সাসপেনশন ক্যাবল ইত্যাদি।
প্রি-স্ট্রেসড স্টিল স্ট্র্যান্ড অ্যাঙ্কোরেজ টেনশনের দিকে মনোযোগ
প্রেস্ট্রেসড স্টিল স্ট্র্যান্ড অ্যাঙ্কোরেজের টান তিনটি পর্যায়ে সঞ্চালিত হয়: প্রাক-টেনশন, প্রাথমিক উত্তেজনা এবং মধ্যবর্তী উত্তেজনা।দয়া করে নীচের পদক্ষেপগুলি সাবধানে অনুসরণ করুন:
1. স্টিলের স্ট্র্যান্ডের একই বান্ডিলের টেনশনিং অ্যাঙ্করেজ অবশ্যই উভয় প্রান্তে একই সাথে চালাতে হবে, এবং জ্যাকের প্রধান তেল ইস্পাতটি ধীরে ধীরে টেনশনের জন্য তেল দিয়ে ভরা হয়, এবং তেল মিটারের রিডিং প্রধান কারণ এবং ইস্পাত স্ট্র্যান্ডের প্রসারিত মান পরীক্ষা করা হয়।প্রকৃত প্রসারণ মান এবং তাত্ত্বিক প্রসারণ মানের মধ্যে পার্থক্য প্লাস বা বিয়োগ 6% এর মধ্যে নিয়ন্ত্রিত হয়।উভয় প্রান্তে ইস্পাত স্ট্র্যান্ডের প্রসারণের মধ্যে পার্থক্য 5% এর বেশি হওয়া উচিত নয় এবং এটি এক প্রান্ত প্রসারিত করা কঠোরভাবে নিষিদ্ধ।ইস্পাত বান্ডিল যে এক সময়ে টান হয় ডবল নিয়ন্ত্রণ দ্বারা নিয়ন্ত্রিত হয়.স্টিলের বান্ডিলগুলির জন্য যেগুলি দুবার প্রসারিত হয়, প্রসারিত মানটি প্রথম-পর্যায়ের টেনশনে চক্রবৃদ্ধির জন্য ব্যবহার করা উচিত এবং টেনশনিং বল মানটি দ্বিতীয়-পর্যায়ের সম্পূরক টেনশনের জন্য ব্যবহার করা উচিত।প্রসারিত মান সময়মত রেকর্ড করা হয়.
2. বক্স রশ্মি সরানো এবং সংরক্ষণ করা হয়.একটি 900-টন টায়ার-টাইপ বিম লিফটার ব্যবহার করা হয় বক্স বীমটিকে বীম স্টোরেজ এলাকায় তুলতে এবং সরাতে এবং বিম স্টোরেজ প্ল্যাটফর্মটি সারিবদ্ধ করা হয়।মরীচি স্টোরেজ এরিয়া ডবল-লেয়ার বিম স্টোরেজ গ্রহণ করে।
3. গর্ত grouting.প্রেস্ট্রেসড পাইপলাইন গ্রাউটিং একটি ভ্যাকুয়াম-সহায়ক গ্রাউটিং প্রক্রিয়া গ্রহণ করে।স্ক্রু গ্রাউটিং পাম্পের সাথে ক্রমাগত গ্রাউটিং, যখন গ্রাউটিং অগ্রভাগ থেকে প্রবাহিত স্লারির ঘনত্ব গ্রাউটিং পাম্পের ঘনত্বের সাথে সামঞ্জস্যপূর্ণ হয়, তখন পাইপলাইনের গ্রাউটিং পোর্টকে সংযুক্ত করুন এবং গ্রাউটিং পোর্টের ভালভটি গ্রাউটিং করার জন্য খুলুন।যখন স্লারি স্বচ্ছ টিউবের মধ্য দিয়ে যায়, তখন ভ্যাকুয়াম পাম্পের নিষ্কাশন পোর্টের ভালভ বন্ধ হয়ে যেতে পারে।যখন নিষ্কাশন পাইপ থেকে প্রবাহিত স্লারির সামঞ্জস্য ভরাট করার আগে একই রকম হয়, তখন নিষ্কাশন ভালভটি বন্ধ করা যেতে পারে এবং স্লারিটি ক্রমাগত চাপ দেওয়া যেতে পারে।পাইপলাইনে চাপ 0.50-0.60 এমপিএ করার পরে, 3 মিনিটের জন্য চাপ প্রয়োগ করুন এবং গ্রাউটিং ভালভটি বন্ধ করুন।একই পাইপলাইনের গ্রাউটিং ক্রমাগত করা উচিত এবং একবারে সম্পন্ন করা উচিত।
মাল্টি স্ট্র্যান্ড অ্যাঙ্কর সম্পর্কে উষ্ণ টিপস
1. নোঙ্গরগুলি সঠিকভাবে রাখা উচিত, এবং ব্যবহারে কোনও মরিচা, জল এবং অন্যান্য বিভিন্ন জিনিস থাকা উচিত নয়।
2. ব্যবহারের আগে টুল ক্লিপের বাইরের পৃষ্ঠে এবং অ্যাঙ্কর প্লেটের টেপার হোলের ভিতরের পৃষ্ঠে লুব্রিকেন্ট প্রয়োগ করুন এবং প্রায়শই ক্লিপের পৃষ্ঠের ধ্বংসাবশেষ সরিয়ে ফেলুন।
3. টেনশনের সময় নিরাপত্তা ব্যবস্থা নেওয়া উচিত এবং টেনশন জ্যাকের পরে কেউ দাঁড়াতে পারবে না।
4. অ্যাঙ্কর সিস্টেম একসাথে ব্যবহার করা উচিত এবং অন্যান্য সিস্টেমের সাথে মিশ্রিত করা যাবে না।
