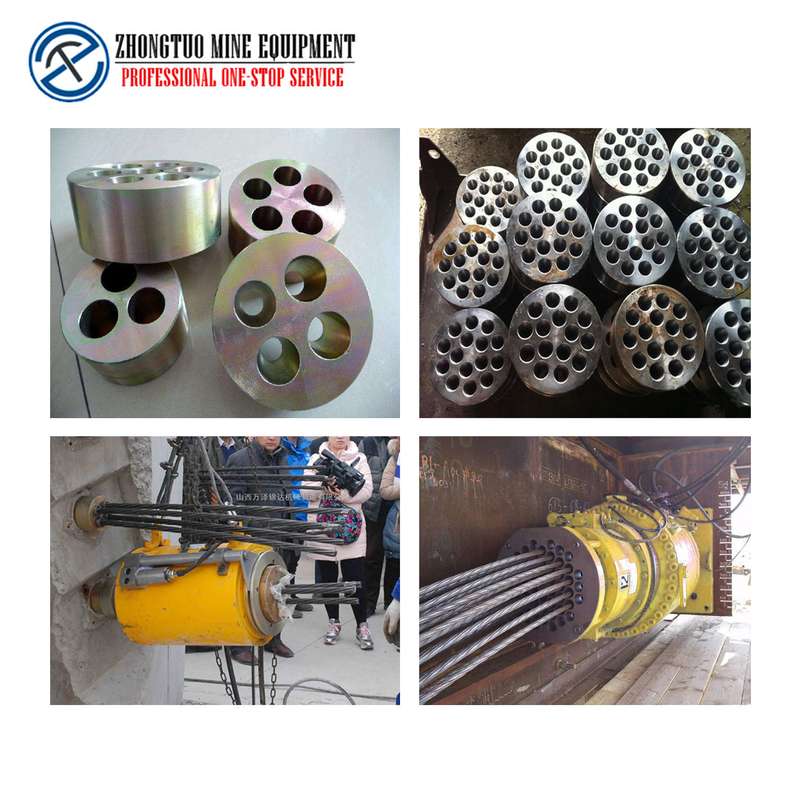

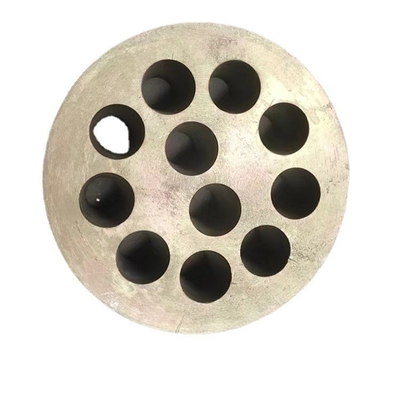

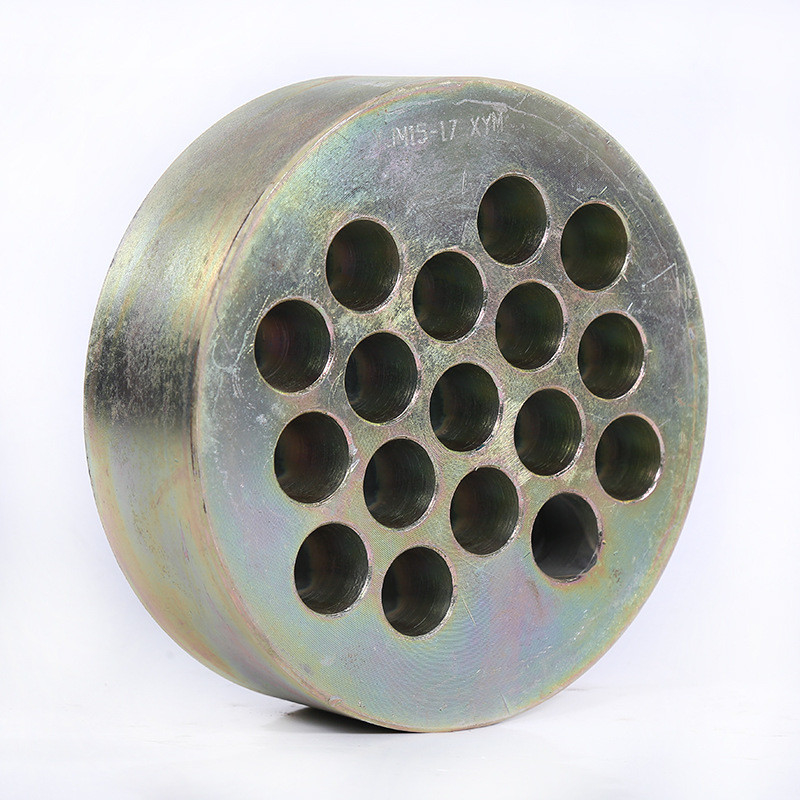

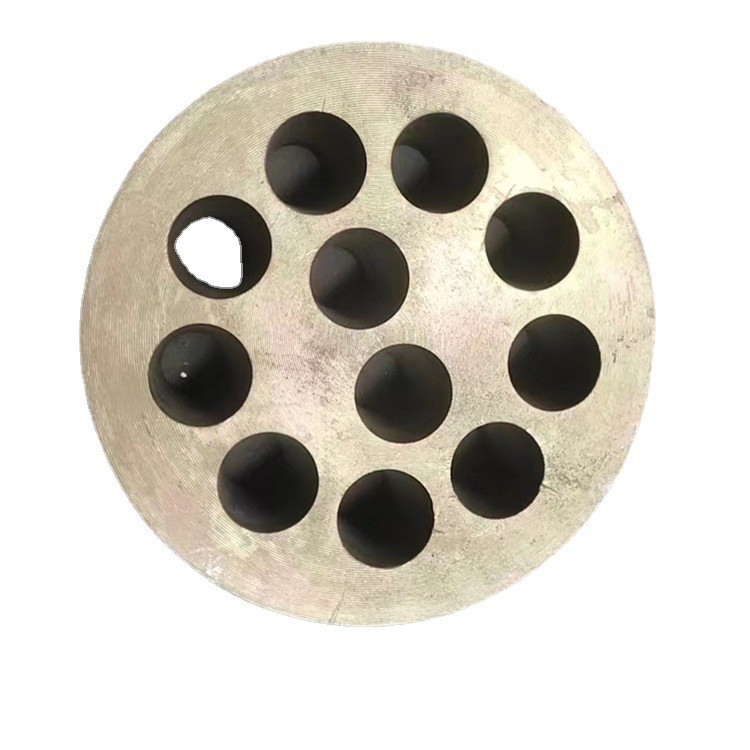

3 হোল 4 হোল 5 হোল অ্যাঙ্কোরেজ কাপলার 15.24 মিমি 12.7 মিমি গোলাকার অ্যাঙ্কোরেজ
-
বিশেষভাবে তুলে ধরা
5 হোল অ্যাঙ্কোরেজ কাপলার
,অ্যাঙ্কোরেজ কাপলার 15.24 মিমি
,12.7 মিমি গোলাকার অ্যাঙ্কোরেজ
-
অটোমেশনআধা-স্বয়ংক্রিয়
-
পিসি স্ট্র্যান্ড1-15টি গর্ত
-
পরিবহন প্যাকেজকাঠের বাক্স
-
কীলক ফর্ম2 চিপ বা 3 চিপস
-
সাক্ষ্যদানCE; ISO
-
উপাদাননমনীয় লোহা
-
বিক্রয়োত্তর সেবাট্র্যাকিং নির্দেশিকা এবং পরিষেবা
-
ওয়ারেন্টিএক বছর
-
উৎপত্তি স্থলচীন
-
পরিচিতিমুলক নামZHONGTUO
-
সাক্ষ্যদানCE; ISO
-
ন্যূনতম চাহিদার পরিমাণ1
-
ডেলিভারি সময়7-15 দিন
-
পরিশোধের শর্তL/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
3 হোল 4 হোল 5 হোল অ্যাঙ্কোরেজ কাপলার 15.24 মিমি 12.7 মিমি গোলাকার অ্যাঙ্কোরেজ
অ্যাঙ্কোরেজ কাপলার 15.24 12.7 মিমি গোলাকার অ্যাঙ্কোরেজ 3 হোল, 4 হোল, 5 হোল
ব্রিজ টেনশনিং ইকুইপমেন্ট প্রেস্ট্রেসড অ্যাঙ্করের প্রযুক্তিগত পরামিতি
| YJM13 অ্যাঙ্কোরেজের প্রযুক্তিগত তথ্য | ||||||||||
| স্পেসিফিকেশন | অ্যাঙ্কর হেড | বহনকারী থালা | নালী | সর্পিল শক্তিবৃদ্ধি | জোর জ্যাক | |||||
| ΦA | খ | বর্গক্ষেত্র | গোলাকার | ΦE(আইডি) | ΦF | এইচ | ΦG | এন | ||
| সি*ডি | ΦC*D | |||||||||
| YJM13-1 | 38 | 40 | 80×10 | - | 35 | 80 | 30 | 6 | 3 | QYC270 |
| YJM13-2 | 76 | 42 | 115×80 | 120×80 | 45 | 120 | 40 | 8 | 3 | YDC1100 |
| YJM13-3 | 83 | 42 | 120×80 | 130×80 | 50 | 120 | 40 | 10 | 3 | YDC1100 |
| YJM13-4 | 87 | 42 | 130×87 | 135×85 | 50 | 135 | 50 | 10 | 3 | YDC1100 |
| YJM13-5 | 97 | 42 | 140×92 | 140×100 | 55 | 140 | 50 | 10 | 4 | YDC1100 |
| YJM13-6 | 107 | 45 | 150×97 | 150×125 | 60 | 160 | 50 | 12 | 4 | YDC1100 |
| YJM13-7 | 107 | 45 | 150×97 | 150×125 | 60 | 160 | 50 | 12 | 4 | YDC1100 |
| YJM13-8 | 117 | 45 | 165×115 | 165×135 | 60 | 170 | 50 | 12 | 4 | YDC1500 |
| YJM13-9 | 127 | 48 | 175×125 | 175×140 | 70 | 180 | 50 | 12 | 4 | YDC1500 |
| YJM13-10 | 136 | 48 | 180×130 | 180×150 | 80 | 200 | 50 | 14 | 4 | YDC2500 |
| YJM13-11 | 138 | 50 | 180×130 | 180×150 | 80 | 200 | 50 | 14 | 4 | YDC2500 |
| YJM13-12 | 143 | 50 | 190×140 | 190×150 | 80 | 210 | 50 | 14 | 5 | YDC2500 |
| YJM13-13 | 147 | 53 | 190×140 | 190×150 | 80 | 210 | 50 | 14 | 5 | YDC2500 |
| YJM13-14 | 153 | 53 | 195×150 | 200×160 | 80 | 220 | 50 | 14 | 5 | YDC2500 |
| YJM13-15 | 157 | 55 | 195×150 | 200×160 | 90 | 220 | 50 | 14 | 5 | YDC2500 |
| YJM13-16 | 167 | 55 | 210×160 | 210×185 | 90 | 240 | 60 | 16 | 6 | YDC2500 |
| YJM13-17 | 172 | 58 | 220×175 | 235×185 | 90 | 240 | 60 | 16 | 6 | YDC3500 |
| YJM13-18 | 176 | 58 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 6 | YDC3500 |
| YJM13-19 | 176 | 58 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 6 | YDC3500 |
| YJM13-20 | 196 | 60 | 270×185 | 260×200 | 90 | 270 | 60 | 16 | 6 | YDC3500 |
| YJM13-21 | 196 | 63 | 270×185 | 260×200 | 90 | 270 | 60 | 16 | 6 | YDC3500 |
| YJM13-22 | 196 | 65 | 270×185 | 260×200 | 90 | 270 | 60 | 18 | 6 | YDC3500 |
| YJM13-23 | 206 | 65 | 295×245 | 275×260 | 100 | 280 | 60 | 18 | 6 | YDC4000 |
| YJM13-24 | 206 | 68 | 295×245 | 275×260 | 100 | 280 | 60 | 18 | 6 | YDC4000 |
| YJM13-25 | 216 | 68 | 300×260 | 275×290 | 100 | 290 | 60 | 18 | 6 | YDC4000 |
| YJM15 অ্যাঙ্কোরেজের প্রযুক্তিগত তথ্য | ||||||||||
| স্পেসিফিকেশন | অ্যাঙ্কর হেড | বহনকারী থালা | নালী | সর্পিল শক্তিবৃদ্ধি | জোর জ্যাক | |||||
| ΦA | খ | বর্গক্ষেত্র | গোলাকার | ΦE (আইডি) |
ΦF | এইচ | ΦG | এন | ||
| C×D | ΦC×D | |||||||||
| YJM15-1 | 43 | 46 | 80×12 | 80×20 | 35 | 80 | 30 | 8 | 4 | QYC270 |
| YJM15-2 | 83 | 48 | 130×85 | 135×80 | 50 | 120 | 40 | 10 | 4 | YDC6500 |
| YJM15-3 | 87 | 48 | 130×87 | 135×85 | 50 | 120 | 40 | 10 | 4 | YDC650 |
| YJM15-4 | 97 | 48 | 140×92 | 140×100 | 50 | 140 | 50 | 10 | 4 | YDC1100 |
| YJM15-5 | 107 | 48 | 150×97 | 150×120 | 55 | 150 | 50 | 10 | 4 | YDC1100 |
| YJM15-6 | 122 | 50 | 165×115 | 165×135 | 70 | 170 | 50 | 12 | 4 | YDC1500 |
| YJM15-7 | 122 | 50 | 175×125 | 175×135 | 70 | 170 | 50 | 12 | 4 | YDC1500 |
| YJM15-8 | 137 | 53 | 180×130 | 180×150 | 80 | 190 | 50 | 12 | 4 | YDC2500 |
| YJM15-9 | 147 | 53 | 190×140 | 190×150 | 80 | 200 | 50 | 12 | 4 | YDC2500 |
| YJM15-10 | 157 | 53 | 195×150 | 210×160 | 90 | 210 | 60 | 14 | 4 | YDC2500 |
| YJM15-11 | 157 | 55 | 210×160 | 210×160 | 90 | 210 | 60 | 14 | 4 | YDC2500 |
| YJM15-12 | 167 | 55 | 210×160 | 210×185 | 90 | 230 | 60 | 14 | 4 | YDC2500 |
| YJM15-13 | 177 | 55 | 220×175 | 210×185 | 90 | 230 | 60 | 14 | 4 | YDC3500 |
| YJM15-14 | 177 | 58 | 225×175 | 235×185 | 90 | 240 | 60 | 14 | 4 | YDC3500 |
| YJM15-15 | 187 | 60 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 5 | YDC3500 |
| YJM15-16 | 187 | 60 | 240×175 | 235×185 | 90 | 260 | 60 | 16 | 5 | YDC3500 |
| YJM15-17 | 197 | 63 | 250×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
| YJM15-18 | 197 | 63 | 270×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
| YJM15-19 | 197 | 63 | 270×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
| YJM15-20 | 217 | 68 | 295×245 | 285×260 | 120 | 290 | 60 | 16 | 5 | YDC5000 |
| YJM15-21 | 217 | 70 | 295×245 | 285×260 | 120 | 290 | 60 | 16 | 5 | YDC5000 |
| YJM15-22 | 217 | 70 | 295×245 | 285×260 | 120 | 290 | 60 | 18 | 5 | YDC5000 |
| YJM15-23 | 237 | 73 | 310×260 | 320×260 | 120 | 320 | 60 | 18 | 5 | YDC5000 |
| YJM15-24 | 237 | 75 | 310×260 | 320×260 | 120 | 320 | 60 | 18 | 5 | YDC5000 |
| YJM15-25 | 237 | 78 | 310×300 | 320×300 | 120 | 330 | 70 | 18 | 5 | YDC6500 |
ব্রিজ টেনশনিং ইকুইপমেন্ট প্রেস্ট্রেসড অ্যাঙ্কর পরিচিতি
অ্যাঙ্কোরেজ একটি স্থায়ী অ্যাঙ্করিং ডিভাইসকে বোঝায় যা প্রেস্ট্রেসড কংক্রিটে ব্যবহৃত হয়।এটি একটি পোস্ট-টেনশনড স্ট্রাকচার বা কম্পোনেন্টে নোঙর করার টুল যা প্রেস্ট্রেসড টেন্ডনের উত্তেজনা বজায় রাখে এবং এটি কংক্রিটের অভ্যন্তরে প্রেরণ করে।এটিকে প্রেস্ট্রেসড অ্যাঙ্করও বলা হয়।টুল.
ব্যবহারের ধরন অনুসারে অ্যাঙ্করগুলিকে দুটি বিভাগে বিভক্ত করা যেতে পারে:
(1): একটি অ্যাঙ্করিং টুল যা প্রেস্ট্রেসিং টেন্ডনের শেষে ইনস্টল করা হয় এবং প্রেস্ট্রেসিং টেন্ডনের উত্তেজনা প্রক্রিয়া চলাকালীন সর্বদা প্রেস্ট্রেসিং টেন্ডনকে অ্যাঙ্করড অবস্থায় রাখতে পারে।
টেনশন এন্ড অ্যাঙ্করেজগুলিকে ক্লিপ-টাইপ অ্যাঙ্করেজ (ওয়াইজেএম), উচ্চ-শক্তির ইস্পাত তারের টান দেওয়ার জন্য স্টিল টেপারড অ্যাঙ্কর (জিজেডএম), শিরোনামের পরে উচ্চ-শক্তির ইস্পাত তারের টান দেওয়ার জন্য পিয়ারহেড অ্যাঙ্কর (ডিএম), বাদাম (YGM), ফিনিশ-রোল্ড রিবার টেনশন করার জন্য, কোল্ড-কাস্ট হেডিং অ্যাঙ্কর (LMZ) মাল্টি-স্ট্র্যান্ড সমান্তরাল তারের বান্ডিলকে টেনশন করার জন্য, ইত্যাদি অনেক ধরনের।
(2) ফিক্সড-এন্ড অ্যাঙ্করেজ: প্রেস্ট্রেসড টেন্ডনের শেষে ইনস্টল করা একটি অ্যাঙ্করেজ, সাধারণত কংক্রিটে এম্বেড করা হয় এবং টেনশনের জন্য ব্যবহার করা হয় না, এটি স্কুইজ অ্যাঙ্কর বা পি অ্যাঙ্কর নামেও পরিচিত।
এটিতে ভাল স্ব-ফল্ট কর্মক্ষমতা, সুবিধাজনক নির্মাণ এবং অপারেশন, উচ্চ নোঙ্গর দক্ষতা সহগ এবং নির্ভরযোগ্যতা রয়েছে।
পোস্ট-টেনশনযুক্ত প্রেস্ট্রেসড অ্যাঙ্করের অ্যাপ্লিকেশন ক্ষেত্র
(1)।বিল্ডিংয়ের জন্য: হাউজিং, বাণিজ্যিক ভবন, উঁচু ভবন।
(2)।মিউনিসিপ্যাল ইঞ্জিনিয়ারিংয়ের জন্য: রেলওয়ে, হাইওয়ে, ওভার হেড ফাস্ট স্পিড ওয়ে, মেট্রো ওয়ে, হাই-স্পিড রেলওয়ে ইত্যাদি।
(3)।প্রকল্পগুলির জন্য: মাইনিং, পাইলিং, ফাউন্ডেশন, ঢাল এবং শিলা শক্তিবৃদ্ধি, জলবিদ্যুৎ কেন্দ্র, অ্যাঙ্করিং ইঞ্জিনিয়ার, জল সংরক্ষণ প্রকল্প, তেল বা গ্যাস ট্যাঙ্ক ইত্যাদি।
মাল্টি strands অ্যাঙ্কর বৈশিষ্ট্য

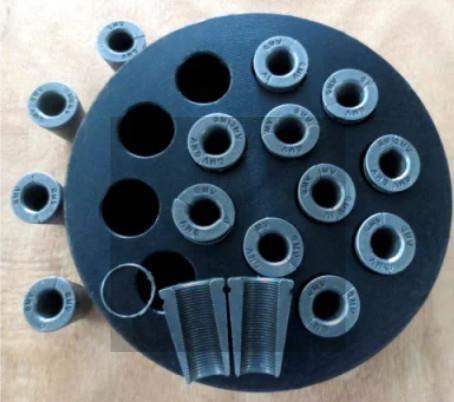

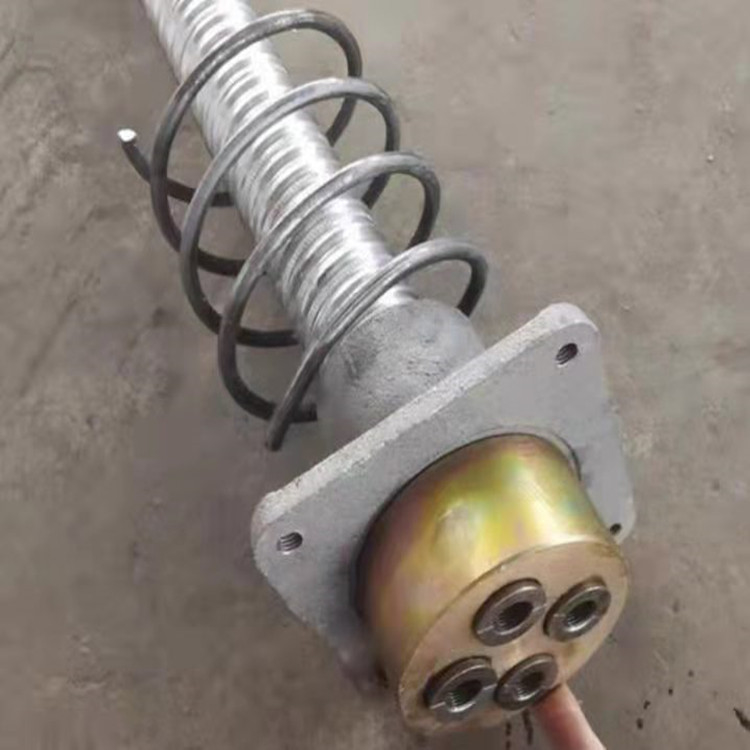

ওয়াইজেএম অ্যাঙ্করেজ সিস্টেমে একটি স্ট্রেসড এন্ড অ্যাঙ্কর সিস্টেম (স্ট্রেসড এন্ড অ্যাঙ্কর হেড/ব্লক, অ্যাঙ্কর ওয়েজেস, অ্যাঙ্কর বিয়ারিং প্লেট, স্পাইরাল স্টিল রিইনফোর্সিং রিংস) এবং ডেড এন্ড (ফিক্সিং এন্ড) অ্যাঙ্কর সিস্টেম (ডেড এন্ড ওয়েঞ্জার, অ্যাঙ্কর সহ) রয়েছে প্লেট, সর্পিল ইস্পাত রিইনফোর্সিং রিং)।এটি প্রি-স্ট্রেসিং এবং পোস্ট টেনশন নির্মাণে ব্যাপকভাবে ব্যবহৃত হয়।
মাল্টি স্ট্র্যান্ড অ্যাঙ্করগুলির সুবিধা
(1)।প্রকার: একক-গর্ত, মাল্টি-হোল;বৃত্তাকার, সমতল।
(2)।অংশ: অ্যাঙ্কর রিং/প্লেট, ওয়েজ, বেস প্লেট ইত্যাদি।
(3)।একটি উচ্চ অ্যাঙ্কর দক্ষতা এবং খুব ভাল কর্মক্ষমতা আছে.
(4)।আমরা আপনার প্রয়োজন এবং অঙ্কন অনুযায়ী অ্যাঙ্করেজ এবং prestressed সরঞ্জাম সব ধরণের উত্পাদন করতে পারেন.
উষ্ণ টিপস
1. নোঙ্গরগুলি সঠিকভাবে রাখা উচিত, এবং ব্যবহারে কোনও মরিচা, জল এবং অন্যান্য বিভিন্ন জিনিস থাকা উচিত নয়।
2. ব্যবহারের আগে টুল ক্লিপের বাইরের পৃষ্ঠে এবং অ্যাঙ্কর প্লেটের টেপার হোলের ভিতরের পৃষ্ঠে লুব্রিকেন্ট প্রয়োগ করুন এবং প্রায়শই ক্লিপের পৃষ্ঠের ধ্বংসাবশেষ সরিয়ে ফেলুন।
3. টেনশনের সময় নিরাপত্তা ব্যবস্থা নেওয়া উচিত এবং টেনশন জ্যাকের পরে কেউ দাঁড়াতে পারবে না।
4. অ্যাঙ্কর সিস্টেম একসাথে ব্যবহার করা উচিত এবং অন্যান্য সিস্টেমের সাথে মিশ্রিত করা যাবে না।
