বিশেষভাবে তুলে ধরা
মাল্টি হোল পোস্ট টেনশন অ্যাঙ্কর
,স্টেইনলেস স্টীল পোস্ট টেনশন অ্যাঙ্কর
,ব্রিজ কনস্ট্রাকশন স্প্রিং অ্যাঙ্কর অ্যাঙ্কর
-
প্রবাহ হার2-4L/মিনিট
-
উপাদানমরিচা রোধক স্পাত
-
মডেলXYZ-123
-
নামসিমেন্ট স্প্রে মেশিন
-
শব্দ স্তর≤65dB
-
শক্তি3kW
-
চাপ0.2-0.4Mpa
-
আকার100*100*200 সেমি
-
স্প্রে করা কোণ180°
-
স্প্রে করার দূরত্ব2-4 মি
-
স্প্রে করার গতি≤2মি/সেকেন্ড
-
স্প্রে করা প্রস্থ1-2 মি
-
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ220v
-
ওজন200 কেজি
-
কাজ তাপমাত্রা0-50℃
-
পরিচিতিমুলক নামZT

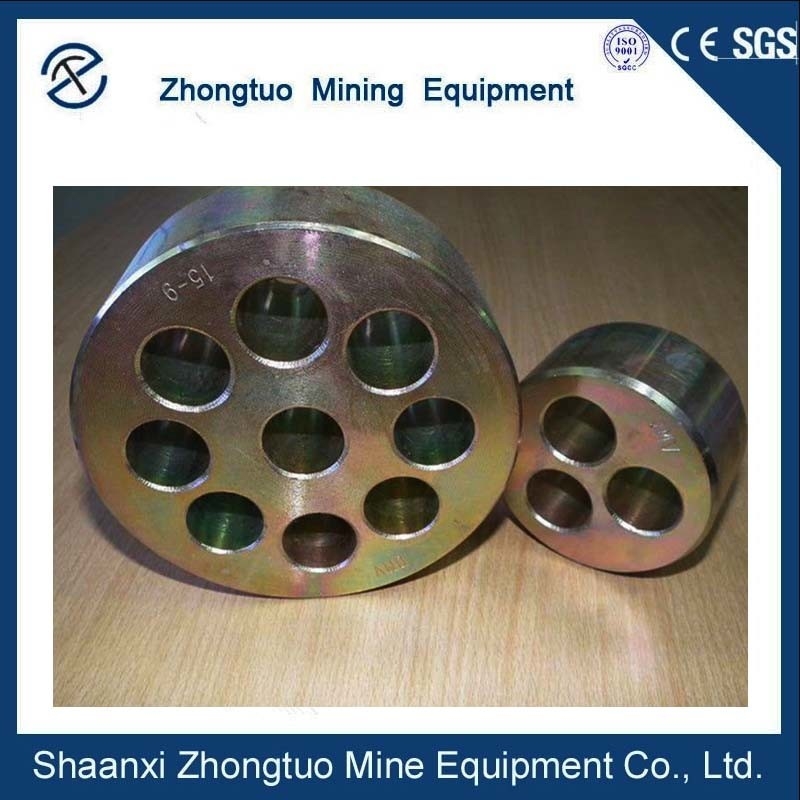

সেতু নির্মাণ স্প্রিং Cnc মেশিনে ব্যবহৃত মাল্টি-হোল পোস্ট টেনশন অ্যাঙ্কর
নাম: ব্রিজ নির্মাণে ব্যবহৃত মাল্টি-হোলস পোস্ট টেনশন অ্যাঙ্কর।এই নোঙ্গরটি বিশেষভাবে ইঞ্জিনিয়ারিং নির্মাণ প্রকল্পে, বিশেষ করে সেতু নির্মাণে কংক্রিট চাপানোর জন্য ডিজাইন করা হয়েছে।কংক্রিট ঢালার আগে নোঙ্গরটিকে প্রাক-ইনস্টল এবং অবস্থান করে এবং তারপর কংক্রিটের উভয় প্রান্তে পুঁতে দিয়ে এটি ব্যবহার করা হয়।অ্যাঙ্করে দুটি বেলো-আকৃতির শেষ মুখ রয়েছে, যা টেনশনের সময় জ্যাকের জন্য স্থিতিশীলতা প্রদান করে।সর্বোত্তম কর্মক্ষমতা নিশ্চিত করার জন্য, জং, জল এবং অন্যান্য ধ্বংসাবশেষ থেকে মুক্ত রেখে নোঙ্গরগুলিকে সঠিকভাবে বজায় রাখা অপরিহার্য।অতিরিক্তভাবে, ব্যবহারের আগে টুল ক্লিপের বাইরের পৃষ্ঠে এবং অ্যাঙ্কর প্লেটের টেপার হোলের ভিতরের পৃষ্ঠে লুব্রিকেন্ট প্রয়োগ করার পরামর্শ দেওয়া হয়, পাশাপাশি ক্লিপের পৃষ্ঠ থেকে নিয়মিতভাবে কোনো ধ্বংসাবশেষ অপসারণ করা হয়।টেনশনের সময় অবশ্যই নিরাপত্তা ব্যবস্থা গ্রহণ করা উচিত, এবং টেনশন জ্যাকের কাছাকাছি কোনো ব্যক্তি উপস্থিত না থাকে তা নিশ্চিত করা অত্যন্ত গুরুত্বপূর্ণ।এটি লক্ষ করা গুরুত্বপূর্ণ যে অ্যাঙ্কর সিস্টেমটি অন্য সিস্টেমের সাথে মিশ্রিত না করে একচেটিয়াভাবে ব্যবহার করা উচিত।প্রযুক্তিগত তথ্যের জন্য, YJM13 অ্যাঙ্কোরেজ অ্যাঙ্কর হেড, বিয়ারিং প্লেট, ডাক্ট, স্পাইরাল রিইনফোর্সমেন্ট এবং স্ট্রেসিং জ্যাক, যেমন ΦA, B, স্কোয়ার, রাউন্ড, ΦE(ID), এবং ΦF এর স্পেসিফিকেশন অন্তর্ভুক্ত করে।ব্রিজ নির্মাণের জন্য এর নির্ভরযোগ্য কর্মক্ষমতা এবং উপযুক্ততার সাথে, এই মাল্টি-হোলস পোস্ট টেনশন অ্যাঙ্কর ইঞ্জিনিয়ারিং ক্ষেত্রে একটি মূল্যবান সম্পদ।
আবেদনের বিবরণ
এটি ইঞ্জিনিয়ারিং নির্মাণের প্রক্রিয়ায় কংক্রিটের চাপ দেওয়ার জন্য ব্যবহৃত অ্যাঙ্করগুলির জন্য উপযুক্ত।সাধারণত ব্রিজ নির্মাণে ব্যবহৃত হয়, আগে থেকে ইনস্টল করা এবং অবস্থান করা হয় এবং তারপর কংক্রিটের উভয় প্রান্তে পুঁতে দেওয়া কংক্রিট, অর্থাৎ বেলোর দুই প্রান্ত, যা টেনশনের সময় জ্যাকের স্থায়িত্বের জন্য শেষ মুখগুলি সেট করা হয়।
পণ্যের পরামিতি
| YJM13 অ্যাঙ্কোরেজের প্রযুক্তিগত তথ্য | ||||||||||
| স্পেসিফিকেশন | অ্যাঙ্কর হেড | বহনকারী থালা | নালী | সর্পিল শক্তিবৃদ্ধি | জোর জ্যাক | |||||
| ΦA | খ | বর্গক্ষেত্র | গোলাকার | ΦE(আইডি) | ΦF | এইচ | ΦG | এন | ||
| সি*ডি | ΦC*D | |||||||||
| YJM13-1 | 38 | 40 | 80×10 | - | 35 | 80 | 30 | 6 | 3 | QYC270 |
| YJM13-2 | 76 | 42 | 115×80 | 120×80 | 45 | 120 | 40 | 8 | 3 | YDC1100 |
| YJM13-3 | 83 | 42 | 120×80 | 130×80 | 50 | 120 | 40 | 10 | 3 | YDC1100 |
| YJM13-4 | 87 | 42 | 130×87 | 135×85 | 50 | 135 | 50 | 10 | 3 | YDC1100 |
| YJM13-5 | 97 | 42 | 140×92 | 140×100 | 55 | 140 | 50 | 10 | 4 | YDC1100 |
| YJM13-6 | 107 | 45 | 150×97 | 150×125 | 60 | 160 | 50 | 12 | 4 | YDC1100 |
| YJM13-7 | 107 | 45 | 150×97 | 150×125 | 60 | 160 | 50 | 12 | 4 | YDC1100 |
| YJM13-8 | 117 | 45 | 165×115 | 165×135 | 60 | 170 | 50 | 12 | 4 | YDC1500 |
| YJM13-9 | 127 | 48 | 175×125 | 175×140 | 70 | 180 | 50 | 12 | 4 | YDC1500 |
| YJM13-10 | 136 | 48 | 180×130 | 180×150 | 80 | 200 | 50 | 14 | 4 | YDC2500 |
| YJM13-11 | 138 | 50 | 180×130 | 180×150 | 80 | 200 | 50 | 14 | 4 | YDC2500 |
| YJM13-12 | 143 | 50 | 190×140 | 190×150 | 80 | 210 | 50 | 14 | 5 | YDC2500 |
| YJM13-13 | 147 | 53 | 190×140 | 190×150 | 80 | 210 | 50 | 14 | 5 | YDC2500 |
| YJM13-14 | 153 | 53 | 195×150 | 200×160 | 80 | 220 | 50 | 14 | 5 | YDC2500 |
| YJM13-15 | 157 | 55 | 195×150 | 200×160 | 90 | 220 | 50 | 14 | 5 | YDC2500 |
| YJM13-16 | 167 | 55 | 210×160 | 210×185 | 90 | 240 | 60 | 16 | 6 | YDC2500 |
| YJM13-17 | 172 | 58 | 220×175 | 235×185 | 90 | 240 | 60 | 16 | 6 | YDC3500 |
| YJM13-18 | 176 | 58 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 6 | YDC3500 |
| YJM13-19 | 176 | 58 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 6 | YDC3500 |
| YJM13-20 | 196 | 60 | 270×185 | 260×200 | 90 | 270 | 60 | 16 | 6 | YDC3500 |
| YJM13-21 | 196 | 63 | 270×185 | 260×200 | 90 | 270 | 60 | 16 | 6 | YDC3500 |
| YJM13-22 | 196 | 65 | 270×185 | 260×200 | 90 | 270 | 60 | 18 | 6 | YDC3500 |
| YJM13-23 | 206 | 65 | 295×245 | 275×260 | 100 | 280 | 60 | 18 | 6 | YDC4000 |
| YJM13-24 | 206 | 68 | 295×245 | 275×260 | 100 | 280 | 60 | 18 | 6 | YDC4000 |
| YJM13-25 | 216 | 68 | 300×260 | 275×290 | 100 | 290 | 60 | 18 | 6 | YDC4000 |
| YJM15 অ্যাঙ্কোরেজের প্রযুক্তিগত তথ্য | ||||||||||
| স্পেসিফিকেশন | অ্যাঙ্কর হেড | বহনকারী থালা | নালী | সর্পিল শক্তিবৃদ্ধি | জোর জ্যাক | |||||
| ΦA | খ | বর্গক্ষেত্র | গোলাকার | ΦE (আইডি) |
ΦF | এইচ | ΦG | এন | ||
| C×D | ΦC×D | |||||||||
| YJM15-1 | 43 | 46 | 80×12 | 80×20 | 35 | 80 | 30 | 8 | 4 | QYC270 |
| YJM15-2 | 83 | 48 | 130×85 | 135×80 | 50 | 120 | 40 | 10 | 4 | YDC6500 |
| YJM15-3 | 87 | 48 | 130×87 | 135×85 | 50 | 120 | 40 | 10 | 4 | YDC650 |
| YJM15-4 | 97 | 48 | 140×92 | 140×100 | 50 | 140 | 50 | 10 | 4 | YDC1100 |
| YJM15-5 | 107 | 48 | 150×97 | 150×120 | 55 | 150 | 50 | 10 | 4 | YDC1100 |
| YJM15-6 | 122 | 50 | 165×115 | 165×135 | 70 | 170 | 50 | 12 | 4 | YDC1500 |
| YJM15-7 | 122 | 50 | 175×125 | 175×135 | 70 | 170 | 50 | 12 | 4 | YDC1500 |
| YJM15-8 | 137 | 53 | 180×130 | 180×150 | 80 | 190 | 50 | 12 | 4 | YDC2500 |
| YJM15-9 | 147 | 53 | 190×140 | 190×150 | 80 | 200 | 50 | 12 | 4 | YDC2500 |
| YJM15-10 | 157 | 53 | 195×150 | 210×160 | 90 | 210 | 60 | 14 | 4 | YDC2500 |
| YJM15-11 | 157 | 55 | 210×160 | 210×160 | 90 | 210 | 60 | 14 | 4 | YDC2500 |
| YJM15-12 | 167 | 55 | 210×160 | 210×185 | 90 | 230 | 60 | 14 | 4 | YDC2500 |
| YJM15-13 | 177 | 55 | 220×175 | 210×185 | 90 | 230 | 60 | 14 | 4 | YDC3500 |
| YJM15-14 | 177 | 58 | 225×175 | 235×185 | 90 | 240 | 60 | 14 | 4 | YDC3500 |
| YJM15-15 | 187 | 60 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 5 | YDC3500 |
| YJM15-16 | 187 | 60 | 240×175 | 235×185 | 90 | 260 | 60 | 16 | 5 | YDC3500 |
| YJM15-17 | 197 | 63 | 250×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
| YJM15-18 | 197 | 63 | 270×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
| YJM15-19 | 197 | 63 | 270×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
| YJM15-20 | 217 | 68 | 295×245 | 285×260 | 120 | 290 | 60 | 16 | 5 | YDC5000 |
| YJM15-21 | 217 | 70 | 295×245 | 285×260 | 120 | 290 | 60 | 16 | 5 | YDC5000 |
| YJM15-22 | 217 | 70 | 295×245 | 285×260 | 120 | 290 | 60 | 18 | 5 | YDC5000 |
| YJM15-23 | 237 | 73 | 310×260 | 320×260 | 120 | 320 | 60 | 18 | 5 | YDC5000 |
| YJM15-24 | 237 | 75 | 310×260 | 320×260 | 120 | 320 | 60 | 18 | 5 | YDC5000 |
| YJM15-25 | 237 | 78 | 310×300 | 320×300 | 120 | 330 | 70 | 18 | 5 | YDC6500 |
উষ্ণ টিপস
1. নোঙ্গরগুলি সঠিকভাবে রাখা উচিত, এবং ব্যবহারে কোনও মরিচা, জল এবং অন্যান্য বিভিন্ন জিনিস থাকা উচিত নয়।
2. ব্যবহারের আগে টুল ক্লিপের বাইরের পৃষ্ঠে এবং অ্যাঙ্কর প্লেটের টেপার হোলের ভিতরের পৃষ্ঠে লুব্রিকেন্ট প্রয়োগ করুন এবং প্রায়শই ক্লিপের পৃষ্ঠের ধ্বংসাবশেষ সরিয়ে ফেলুন।

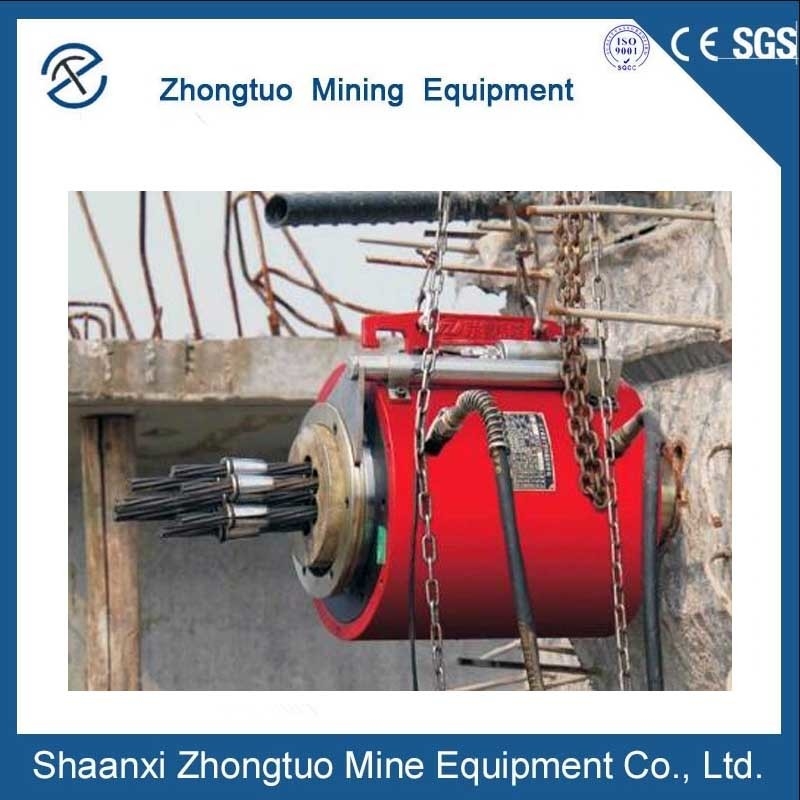

3. টেনশনের সময় নিরাপত্তা ব্যবস্থা নেওয়া উচিত এবং টেনশন জ্যাকের পরে কেউ দাঁড়াতে পারবে না।
4. অ্যাঙ্কর সিস্টেম একসাথে ব্যবহার করা উচিত এবং অন্যান্য সিস্টেমের সাথে মিশ্রিত করা যাবে না।
FAQ:
প্রশ্ন 1: রিগটি পাথরের গর্ত বা মাটির গর্তের জন্য ব্যবহৃত হয় কিনা?
A1: অ্যাপ্লিকেশন অবজেক্ট অনুযায়ী বিভিন্ন ড্রিল বিট দিয়ে সজ্জিত।রক ড্রিলিং রিগগুলি বৃত্তাকার ইস্পাত ড্রিল ইমপ্যাক্ট হ্যামার এবং রক ড্রিল বিট দিয়ে সজ্জিত।মাটি ড্রিলিং রিগগুলির জন্য একটি টুইস্ট ড্রিল পাইপ এবং একটি থ্রি-ব্লেড ড্রিল বিট প্রয়োজন।
প্রশ্ন 2: একটি ব্রিজের জ্যাক কত টন ওজন তুলতে পারে??
A2: পরিসীমা 50 থেকে 1000 টন, আবেদনের প্রয়োজনের উপর নির্ভর করে আমাদের কাছে আপনার জন্য সঠিক পছন্দ রয়েছে।
প্রশ্ন 3: জ্যাক এবং তেল পাম্পের মধ্যে সংযোগ কত মিটার?
A3: কারখানার মান দুই মিটার।আপনার যদি আরও বেশি প্রয়োজন হয়, আমরা আপনার জন্য এটি তৈরি করব।
প্রশ্ন 4: জলবাহী তেল পাম্পের মধ্যে পার্থক্য কী?
A4: টেনশন জ্যাকের জন্য, এটি একটি 50 MPa 3 kW তেল পাম্প এবং 60 MPa 4 kW তেল পাম্প।
প্রশ্ন 5: অ্যাঙ্করগুলির সেটে কী ধরণের প্যাকেজ থাকে?

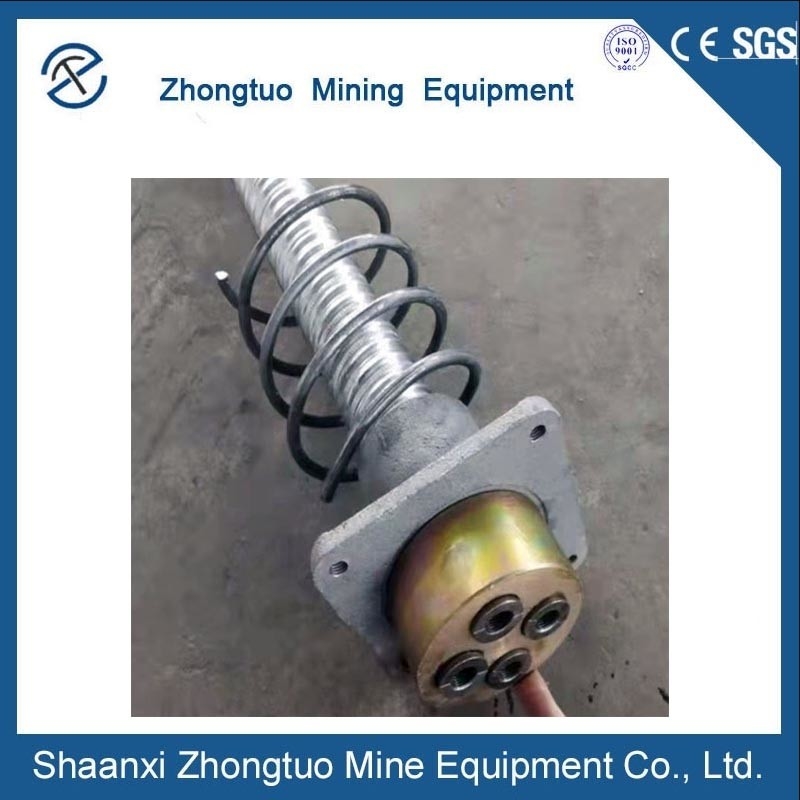

A5: অ্যাঙ্কর রিং, ক্লিপ, অ্যাঙ্কর প্যাড, সর্পিল পাঁজর।
প্রশ্ন 6: আপনি কোন অর্থপ্রদানের মেয়াদ গ্রহণ করতে পারেন?
A6: 100% T/T (প্রকৃত পরিস্থিতি অনুযায়ী সিদ্ধান্ত নিন)
প্রশ্ন 7: মেশিনের ওয়ারেন্টি কতক্ষণ?
A7: মেশিনের জন্য এক বছর এবং আপনার প্রয়োজন অনুযায়ী প্রযুক্তিগত সহায়তা প্রদান করুন।
প্রশ্ন 8: উত্পাদনের ব্যবস্থা করতে কতক্ষণ লাগবে?
A8: আমরা 7-15 দিনের মধ্যে স্বাভাবিক পণ্য সরবরাহ করতে পারি।অন্যান্য অমানক বৈদ্যুতিক আইটেম আমরা 25-30 দিনের মধ্যে বিতরণ করব।
প্রশ্ন 9: আপনি কোন ট্রেড টার্ম গ্রহণ করতে পারেন?
A9: উপলব্ধ বাণিজ্য শর্তাবলী: FOB, CIF, CFR, EXW, ইত্যাদি।
প্রশ্ন 10: আপনি কি নমুনা প্রদান করেন?এটা বিনামূল্যে বা অতিরিক্ত?
A10: হ্যাঁ, আমরা আপনাকে নমুনা মেশিন অফার করতে পারি।কিন্তু এটা বিনামূল্যে না.আপনাকে নমুনা এবং মালবাহী খরচের জন্য অর্থ প্রদান করতে হবে।
প্রশ্ন 11: আপনার অর্থপ্রদানের শর্তাবলী কি?
A11: আমরা T/T, ওয়েস্টার্ন ইউনিয়ন, মানি গ্রাম, পেপ্যাল, L/C, ইত্যাদি গ্রহণ করি।
আমাদের পণ্যগুলি সারা বিশ্ব জুড়ে বিক্রি হয় You আপনি আমাদের পণ্যগুলির সম্পূর্ণ প্রক্রিয়া সম্পর্কে নিশ্চিত থাকতে পারেন।
