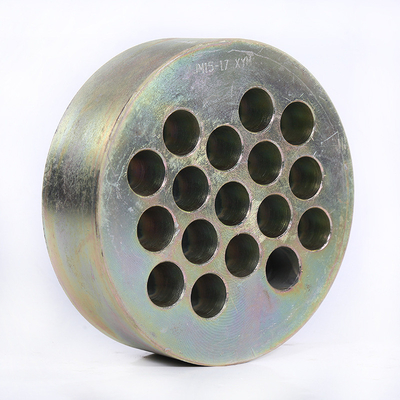

12.7 / 15.2 / 17.8 মিমি স্টিলের তারের তারের জন্য মাল্টি হোল অ্যাঙ্করিং সহ পোস্ট টেনশন অ্যাঙ্কর
-
বিশেষভাবে তুলে ধরা
ইস্পাত তারের তারের পোস্ট টেনশন অ্যাঙ্কর
,মাল্টি হোল পোস্ট টেনশন অ্যাঙ্কর
,17.8 মিমি অ্যাঙ্কর আনুষাঙ্গিক
-
অটোমেশনআধা-স্বয়ংক্রিয়
-
পিসি স্ট্র্যান্ড1-15টি গর্ত
-
পণ্যের আকৃতিবৃত্তাকার
-
কীলক ফর্ম2 চিপ বা 3 চিপস
-
আবেদনসেতু
-
উপাদানখাদ ইস্পাত
-
উৎপত্তি স্থলসিএন
-
পরিচিতিমুলক নামZT
-
সাক্ষ্যদানCE; ISO
-
মূল্যnegotiable
-
ডেলিভারি সময়1 সপ্তাহ
-
পরিশোধের শর্তL/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
12.7 / 15.2 / 17.8 মিমি স্টিলের তারের তারের জন্য মাল্টি হোল অ্যাঙ্করিং সহ পোস্ট টেনশন অ্যাঙ্কর
অ্যাঙ্করিং একটি স্থায়ী অ্যাঙ্করিং ডিভাইস যা প্রি-ট্রেসড কংক্রিটে ব্যবহৃত হয় যা প্রি-ট্রেসড টিন্ডন দ্বারা উত্পন্ন সংকোচনের শক্তিকে কাঠামোর উপর প্রয়োগ করার জন্য অপরিহার্য।পোস্ট-টেনশনেড কাঠামো বা উপাদানগুলিতে নোঙ্গর সরঞ্জামটি সেতুর বহন ক্ষমতা উন্নত করতে পারে, এর স্প্যান বাড়িয়ে দেয়, এবং প্রি-ট্রেসড টিন্ডনগুলির টেনশন বজায় রেখে এবং এটি কংক্রিটের অভ্যন্তরে প্রেরণ করে এর ওজন হ্রাস করে।
সেতু সমর্থন প্রতিস্থাপন, সেতু এবং বিল্ডিং শক্তিশালীকরণ, ইস্পাত শক্তিশালীকরণ প্রকৌশল, প্রি-ট্রেসড বিম সাইট নির্মাণ, স্টপ ক্যাবল, সাসপেনশন ক্যাবল, শহুরে ইন্টারচেঞ্জ, হালকা রেল,উঁচু ভবন, জল সংরক্ষণ এবং জলবিদ্যুৎ বাঁধ, বন্দর পাইর, পাথর পর্বত সুরক্ষা নোঙ্গর, টানেল খনি ছাদ নোঙ্গর, টাওয়ার বিল্ডিং, ভারী উত্তোলন ইত্যাদি
| YJM13 Anchorage এর প্রযুক্তিগত তথ্য | ||||||||||
| স্পেসিফিকেশন | অ্যাঙ্কর হেড | লেয়ারিং প্লেট | নল | স্পাইরাল শক্তিশালীকরণ | স্ট্রেসিং জ্যাক | |||||
| ΦA | বি | বর্গক্ষেত্র | বৃত্তাকার | ΦE ((ID) | ΦF | এইচ | ΦG | এন | ||
| সি*ডি | ΦC*D | |||||||||
| YJM13-1 | 38 | 40 | ৮০×১০ | - | 35 | 80 | 30 | 6 | 3 | QYC270 |
| YJM13-2 | 76 | 42 | ১১৫×৮০ | ১২০×৮০ | 45 | 120 | 40 | 8 | 3 | YDC1100 |
| YJM13-3 | 83 | 42 | ১২০×৮০ | ১৩০×৮০ | 50 | 120 | 40 | 10 | 3 | YDC1100 |
| YJM13-4 | 87 | 42 | ১৩০×৮৭ | ১৩৫×৮৫ | 50 | 135 | 50 | 10 | 3 | YDC1100 |
| YJM13-5 | 97 | 42 | ১৪০×৯২ | ১৪০×১০০ | 55 | 140 | 50 | 10 | 4 | YDC1100 |
| YJM13-6 | 107 | 45 | ১৫০×৯৭ | ১৫০×১২৫ | 60 | 160 | 50 | 12 | 4 | YDC1100 |
| YJM13-7 | 107 | 45 | ১৫০×৯৭ | ১৫০×১২৫ | 60 | 160 | 50 | 12 | 4 | YDC1100 |
| YJM13-8 | 117 | 45 | ১৬৫×১১৫ | ১৬৫×১৩৫ | 60 | 170 | 50 | 12 | 4 | YDC1500 |
| YJM13-9 | 127 | 48 | ১৭৫×১২৫ | ১৭৫×১৪০ | 70 | 180 | 50 | 12 | 4 | YDC1500 |
| YJM13-10 | 136 | 48 | ১৮০×১৩০ | 180×150 | 80 | 200 | 50 | 14 | 4 | YDC2500 |
| YJM13-11 | 138 | 50 | ১৮০×১৩০ | ১৮০×১৫০ | 80 | 200 | 50 | 14 | 4 | YDC2500 |
| YJM13-12 | 143 | 50 | 190×140 | 190×150 | 80 | 210 | 50 | 14 | 5 | YDC2500 |
| YJM13-13 | 147 | 53 | 190×140 | 190×150 | 80 | 210 | 50 | 14 | 5 | YDC2500 |
| YJM13-14 | 153 | 53 | ১৯৫×১৫০ | ২০০×১৬০ | 80 | 220 | 50 | 14 | 5 | YDC2500 |
| YJM13-15 | 157 | 55 | ১৯৫×১৫০ | ২০০×১৬০ | 90 | 220 | 50 | 14 | 5 | YDC2500 |
| YJM13-16 | 167 | 55 | ২১০×১৬০ | ২১০×১৮৫ | 90 | 240 | 60 | 16 | 6 | YDC2500 |
| YJM13-17 | 172 | 58 | ২২০×১৭৫ | ২৩৫×১৮৫ | 90 | 240 | 60 | 16 | 6 | YDC3500 |
| YJM13-18 | 176 | 58 | ২৩৫×১৭৫ | ২৩৫×১৮৫ | 90 | 260 | 60 | 16 | 6 | YDC3500 |
| YJM13-19 | 176 | 58 | ২৩৫×১৭৫ | ২৩৫×১৮৫ | 90 | 260 | 60 | 16 | 6 | YDC3500 |
| YJM13-20 | 196 | 60 | ২৭০×১৮৫ | ২৬০×২০০ | 90 | 270 | 60 | 16 | 6 | YDC3500 |
| YJM13-21 | 196 | 63 | ২৭০×১৮৫ | ২৬০×২০০ | 90 | 270 | 60 | 16 | 6 | YDC3500 |
| YJM13-22 | 196 | 65 | ২৭০×১৮৫ | ২৬০×২০০ | 90 | 270 | 60 | 18 | 6 | YDC3500 |
| YJM13-23 | 206 | 65 | ২৯৫×২৪৫ | ২৭৫×২৬০ | 100 | 280 | 60 | 18 | 6 | YDC4000 |
| YJM13-24 | 206 | 68 | ২৯৫×২৪৫ | ২৭৫×২৬০ | 100 | 280 | 60 | 18 | 6 | YDC4000 |
| YJM13-25 | 216 | 68 | ৩০০×২৬০ | ২৭৫×২৯০ | 100 | 290 | 60 | 18 | 6 | YDC4000 |
| YJM15 Anchorage এর প্রযুক্তিগত তথ্য | ||||||||||
| স্পেসিফিকেশন | অ্যাঙ্কর হেড | লেয়ারিং প্লেট | নল | স্পাইরাল শক্তিশালীকরণ | স্ট্রেসিং জ্যাক | |||||
| ΦA | বি | বর্গক্ষেত্র | বৃত্তাকার | ΦE (আইডি) |
ΦF | এইচ | ΦG | এন | ||
| C×D | ΦC×D | |||||||||
| YJM15-1 | 43 | 46 | ৮০×১২ | ৮০×২০ | 35 | 80 | 30 | 8 | 4 | QYC270 |
| YJM15-2 | 83 | 48 | ১৩০×৮৫ | ১৩৫×৮০ | 50 | 120 | 40 | 10 | 4 | YDC6500 |
| YJM15-3 | 87 | 48 | ১৩০×৮৭ | ১৩৫×৮৫ | 50 | 120 | 40 | 10 | 4 | YDC650 |
| YJM15-4 | 97 | 48 | ১৪০×৯২ | ১৪০×১০০ | 50 | 140 | 50 | 10 | 4 | YDC1100 |
| YJM15-5 | 107 | 48 | ১৫০×৯৭ | ১৫০×১২০ | 55 | 150 | 50 | 10 | 4 | YDC1100 |
| YJM15-6 | 122 | 50 | ১৬৫×১১৫ | ১৬৫×১৩৫ | 70 | 170 | 50 | 12 | 4 | YDC1500 |
| YJM15-7 | 122 | 50 | ১৭৫×১২৫ | ১৭৫×১৩৫ | 70 | 170 | 50 | 12 | 4 | YDC1500 |
| YJM15-8 | 137 | 53 | ১৮০×১৩০ | ১৮০×১৫০ | 80 | 190 | 50 | 12 | 4 | YDC2500 |
| YJM15-9 | 147 | 53 | 190×140 | 190×150 | 80 | 200 | 50 | 12 | 4 | YDC2500 |
| YJM15-10 | 157 | 53 | ১৯৫×১৫০ | ২১০×১৬০ | 90 | 210 | 60 | 14 | 4 | YDC2500 |
| YJM15-11 | 157 | 55 | ২১০×১৬০ | ২১০×১৬০ | 90 | 210 | 60 | 14 | 4 | YDC2500 |
| YJM15-12 | 167 | 55 | ২১০×১৬০ | ২১০×১৮৫ | 90 | 230 | 60 | 14 | 4 | YDC2500 |
| YJM15-13 | 177 | 55 | ২২০×১৭৫ | ২১০×১৮৫ | 90 | 230 | 60 | 14 | 4 | YDC3500 |
| YJM15-14 | 177 | 58 | ২২৫×১৭৫ | ২৩৫×১৮৫ | 90 | 240 | 60 | 14 | 4 | YDC3500 |
| YJM15-15 | 187 | 60 | ২৩৫×১৭৫ | ২৩৫×১৮৫ | 90 | 260 | 60 | 16 | 5 | YDC3500 |
| YJM15-16 | 187 | 60 | ২৪০×১৭৫ | ২৩৫×১৮৫ | 90 | 260 | 60 | 16 | 5 | YDC3500 |
| YJM15-17 | 197 | 63 | ২৫০×১৮৫ | ২৬৫×২০০ | 100 | 280 | 60 | 16 | 5 | YDC4000 |
| YJM15-18 | 197 | 63 | ২৭০×১৮৫ | ২৬৫×২০০ | 100 | 280 | 60 | 16 | 5 | YDC4000 |
| YJM15-19 | 197 | 63 | ২৭০×১৮৫ | ২৬৫×২০০ | 100 | 280 | 60 | 16 | 5 | YDC4000 |
| YJM15-20 | 217 | 68 | ২৯৫×২৪৫ | ২৮৫×২৬০ | 120 | 290 | 60 | 16 | 5 | YDC5000 |
| YJM15-21 | 217 | 70 | ২৯৫×২৪৫ | ২৮৫×২৬০ | 120 | 290 | 60 | 16 | 5 | YDC5000 |
| YJM15-22 | 217 | 70 | ২৯৫×২৪৫ | ২৮৫×২৬০ | 120 | 290 | 60 | 18 | 5 | YDC5000 |
| YJM15-23 | 237 | 73 | ৩১০×২৬০ | ৩২০×২৬০ | 120 | 320 | 60 | 18 | 5 | YDC5000 |
| YJM15-24 | 237 | 75 | ৩১০×২৬০ | ৩২০×২৬০ | 120 | 320 | 60 | 18 | 5 | YDC5000 |
| YJM15-25 | 237 | 78 | ৩১০×৩০০ | ৩২০×৩০০ | 120 | 330 | 70 | 18 | 5 | YDC6500 |
(1) গোলাকার নোঙ্গর
স্পেসিফিকেশন মডেলটি YJM15-N (YM15-N) বা YJM13-N (YM13-N) হিসাবে চিহ্নিত করা হয়; এই ধরণের নোঙ্গরটির দুর্দান্ত স্ব-নকশাকরণ কর্মক্ষমতা রয়েছে। টেনশনের জন্য, সাধারণত একটি মধ্যম জ্যাক ব্যবহার করা হয়।
(২) ফ্ল্যাট অ্যাঙ্কর।
স্পেসিফিকেশন মডেলটি নিম্নরূপ প্রকাশ করা হয়েছেঃ BJM15-N (BM15-N) বা BJM13-N (BM13-N) (B, সমতল অ্যাঙ্করগুলির জন্য চীনা পিনয়িনের প্রথম অক্ষর, সমতল অ্যাঙ্করগুলির অর্থ প্রতিনিধিত্ব করে);ফ্ল্যাট অ্যাঙ্কর প্রধানত সেতুগুলির জন্য ব্যবহৃত হয়. অনুভূমিক প্রি-ট্রেসযুক্ত পৃষ্ঠ, ফাঁকা স্ল্যাব এবং কম উচ্চতার বাক্স গার্ড একটি সমান এবং উপযুক্ত চাপ বিতরণ নিশ্চিত করে এবং একই সাথে কাঠামোর বেধ হ্রাস করে।
৩. বাঁধা অ্যাঙ্কর।
(ফিক্সড-এন্ড অ্যাঙ্করিং) স্পেসিফিকেশন মডেলটি JYM15-N (YMP15-N) বা JYM13-N (YMP13-N) হিসাবে চিহ্নিত করা হয়;এটি এমন পরিস্থিতিতে উপযুক্ত যখন উপাদানটির শেষের দিকে ডিজাইন স্ট্রেস উচ্চ হয় বা শেষের স্থান সীমিত হয়. এটি এক্সট্রুশন ব্যবহার করে। মেশিনটি স্ট্র্যান্ডড তারের উপর সংকোচনের হাতা প্রয়োগ করে। এটি কংক্রিটের মধ্যে প্রাক-সংযুক্ত এবং প্রয়োজনীয় হিসাবে একত্রিত হয়। কংক্রিট নির্দিষ্ট শক্তিতে সেট করার পরে,এটা প্রসারিত।
(১) প্রি-ট্রেসড রেবার কাটার সময়, আর্ক কাটার পরিবর্তে গ্রিলিং হুইল সিগ ব্যবহার করুন।
(২) যখন ইস্পাতের স্ট্র্যান্ডগুলিকে একত্রিত করা হয়, তখন সেগুলিকে একের পর এক সোজা করা উচিত, একত্রিত করা উচিত, এবং বিশৃঙ্খল নয়।ইস্পাত স্ট্র্যান্ডের স্থায়ী প্রান্তে এক্সট্রুড বা ছাঁচনির্মাণ দৃঢ়তা preassembled করা আবশ্যক.
(৩) প্রি-ট্রেসিংয়ের জন্য ব্যবহৃত সরঞ্জাম এবং যন্ত্রপাতিগুলিকে ক্রমাগত রক্ষণাবেক্ষণ এবং ক্যালিব্রেট করা উচিত।
(৪) প্রি-টেনসড টেনসগুলি টেনস করার আগে, কংক্রিটের শক্তি এবং সংকোচনের পরীক্ষার ফলাফল জমা দিতে হবে।যখন কংক্রিটের কম্প্রেশন শক্তি ডিজাইন মানদণ্ড পূরণ করে এবং ডিজাইন শক্তি গ্রেডের 75% এর কম নয়, প্রিস্ট্রেসিং ব্যবহার করা যেতে পারে।
৫. প্রি-টেনশন টেনশনগুলিকে টেনশন করার আগে, লেয়ারিং প্লেটের পৃষ্ঠটি মুছুন এবং এর পিছনে কংক্রিটটি পরীক্ষা করুন। টেনশন করার আগে, ইপোক্সি মর্টার দিয়ে কংক্রিটের মধ্যে যে কোনও গহ্বরগুলি মেরামত করুন।
(6) যখন অ্যাঙ্করটি লাগানো হয়, তখন অ্যাঙ্কর প্লেটটি সোজা হওয়া উচিত, ক্লিপটি টানতে হবে এবং ক্লিপের অবস্থানটি অভিন্ন হওয়া উচিত; তবুও,ক্লিপটি ক্ষতিগ্রস্ত না হওয়ার জন্য ক্লিপটি শক্ত করার সময় খুব বেশি হ্যামার করা উচিত নয়.
